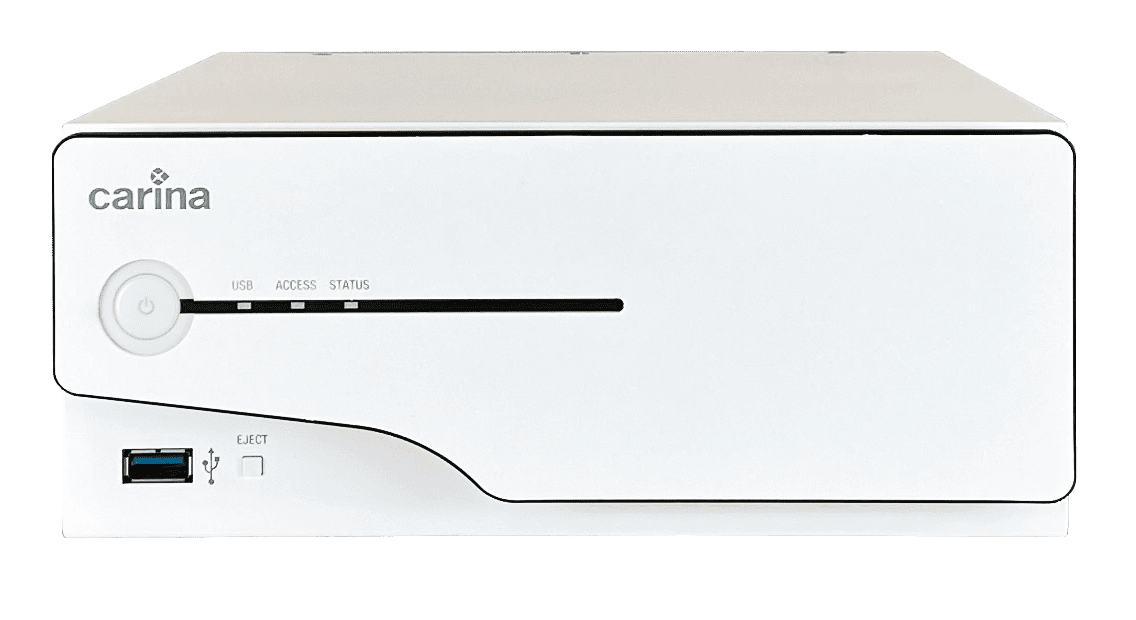

組込み用途向けビデオソリューション、フルHDビデオシステムのターンキー構築に最適
組込みや業務用ターンキー構築に最適なビデオキャプチャ機能を搭載した小型コンピュータです。ソフトウェア開発に必要なSDKが付属し、1080p/60fpsの入力映像の非圧縮キャプチャやリアルタイムH.264キャプチャ、低遅延での画面プレビューが可能です。
特 長
- Intel® Xeon®プロセッサを搭載し、優れたグラフィック処理を実現
- Microsoft® Windows 10 loT Enterprise搭載
- ラックマウント、2連設置が可能(前面吸気、背面排気)
- 業務用途に求められる各種制御インターフェイスを標準搭載(シリアル、接点、LAN)
- グローバルに活用できる環境に配慮したRoHS指令適合製品
- 国内設計、製造による高品質仕様
機能
- ビデオキャプチャシステムの開発に最適なSDK(開発キット)を付属し、さまざまな動画圧縮や、静止画圧縮等のライブラリと組み合わせて使用可能
- DVIデジタル/アナログ信号(VESA規格準拠)のキャプチャに対応
- 1080p 60fpsの高画質・高品質キャプチャに対応
- 最大1920×1200/60fpsの高フレームレートキャプチャに対応
- オーディオ入力端子(ステレオミニ)搭載
- キャプチャの際に起こる映像と音声のズレを防止する機能を搭載
- PC画面のキャプチャに有効な低遅延キャプチャを実現
- Intel Media SDKの併用により、高速なH.264エンコードが可能
仕様
| OS | Microsoft® Windows 10 IoT Enterprise | |
|---|---|---|
| CPU | Intel® Xeon® プロセッサ | |
| メモリ | 8GB | |
| ストレージ | 240GB(SSD、システム用) | |
| 電源電圧 | ACアダプタ | AC100V(50/60Hz) |
| 空白 | 本体入力 | DC12V |
| 消費電力 | 最大約135W | |
| 動作温度範囲 | 5〜40℃ | |
| 動作湿度 | 20%～80% (結露なきこと) | |
| 質量 | 本体 | 約3.1kg |
| 空白 | ACアダプタ (ACコード含まず) | 約600g |
| 外形寸法 | 212(W) × 88(H) × 269(D)mm (突起物除く) |

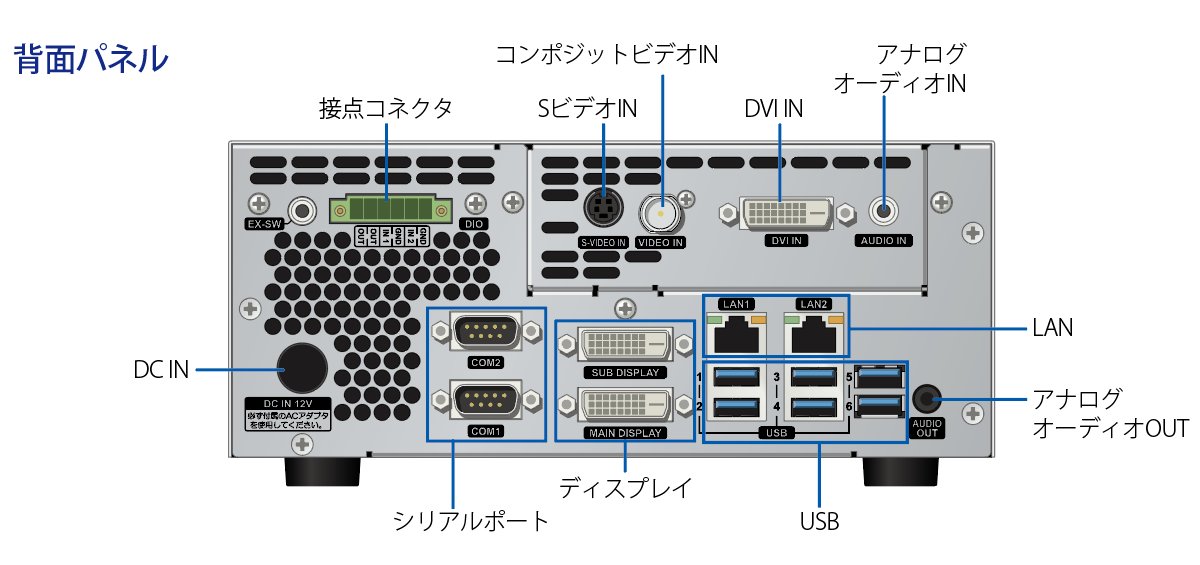

入出力端子仕様
| DVI-D映像入力 ※アナログRGB、Sビデオ、 | 形状 | DVI-D コネクタ×1 (HDCP非対応、音声非対応、コネクタ形状は DVI-I) |
|---|---|---|
| 空白 | 対応フォーマット | ビデオフォーマット |
| DVI-A(アナログRGB)映像入力 ※DVIデジタル、Sビデオ、 | 対応フォーマット | VESAフォーマット(60Hz) |
| Sビデオ映像入力 ※DVI、コンポジット入力と排他利用 | 形状 | 4ピンmini DIN×1 |
| 空白 | 対応フォーマット | NTSC |
| コンポジット映像入力 ※DVI、Sビデオ入力と排他利用 | 形状 | BNC×1 |
| 空白 | 対応フォーマット | NTSC |
| アナログオーディオ入力 | ステレオミニジャック×1 |
|
| アナログオーディオ出力 | ステレオミニジャック×1 |
|
| ディスプレイ | DVI-D×1(上段) |
|
| 接点コネクタ | 6極端子台×1 | |
| USB | USB3.0準拠 (前面：タイプA×1、USB外部ストレージ機器接続用) |
|
| ネットワーク | RJ-45×2 (1000Base-T/100Base-TX/10Base-T対応) | |
| シリアルポート | D-Sub9ピン(オス)×2 | |
| その他 | モノラル内蔵スピーカ×1 |

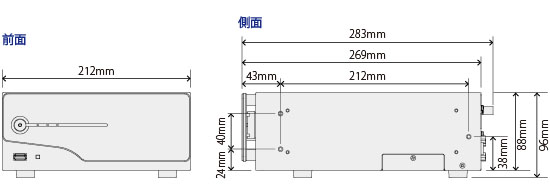

寸法図
