壁面埋込型NTSC-SDIコンバータ

CWA-NTSC-SDI

型番 : CWA-NTSC-SDI

低遅延/スケーラー搭載　壁面埋込型NTSC-SDIコンバータ
壁面コンセントスペース・シーリングペンダントに埋込可能なNTSC-SDIコンバータです。 Sビデオ/コンポジットビデオ映像信号※を内蔵スケーラー機能により、3G-SDI/HD-SDI信号にアップコンバートし、1920×1080/59.94p/59.94iで出力できます。
※Sビデオかコンポジットビデオ入力かの排他利用です。

特 長

  • 埋込部分奥行43mmの超コンパクト設計
    汎用のコンセントボックス、プレートに適合
    ※画像はCWA-DVI-SDIです。

  • 自動検出機能により、先に接続した映像機器を認識
  • 常時利用する入力端子の固定が可能
  • アップコンバート、I/P変換、アスペクト変換が可能なスケーラーを搭載
  • 最大2フレームの低遅延
  • 前面LEDにステータスを表示
  • 前面のMicro-USB端子とPCを接続し、設定、ファームウェア更新が可能
  • 電源送り端子を搭載し、最大3台のカスケード接続が可能
    ※ユニット型電源が必要です
仕様
映像入力端子

ミニDin 4ピン×1 (Sビデオ)
BNC×1 (コンポジット)
※排他利用
空白形式NTSC
映像出力端子BNC (3G-SDI /HD-SDI共用)×1
空白対応フォーマット

1920×1080/59.94p Level-A/B
1920×1080/59.94i
※SDI音声は非対応
信号処理スケーラー機能

アップコンバート
I/P変換
アスペクト変換
空白入出力遅延最大2フレーム
電源

12V電源端子台、DCジャックのどちらかを使用
※電源別売
消費電力5W以下
動作温度範囲5〜40℃
外形寸法

48(W)×110(H)×64(D)mm
※BNCケーブル除く
質量139g

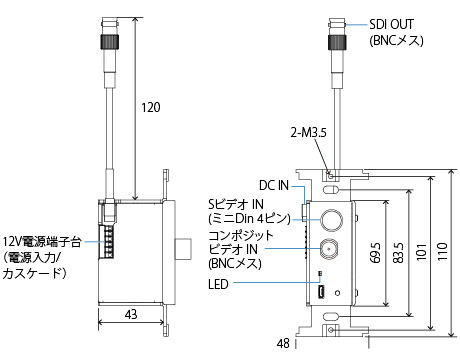

端子/外形寸法
製品構成
  • 本体
  • マニュアル・保証書
オプション電源
  • ・CWA用ACアダプター(1台用)　型番:CWA-AC-ADP12W
  • ※DC側のケーブル長1.8m
  • ・CWA用ACアダプター(3台用)　型番:CWA-AC-ADP24W
  • ※最大3台のカスケード接続が可能、DC側のケーブル長1.8m
  • ・DC電源延長ケーブル(20m)　型番:CWA-DC-EXCBL-20
推奨ユニット型電源(当社での取り扱いはございません)
  • ・HWS15A-12/A (TDKラムダ社製)
  • ※最大3台のカスケード接続が可能
    ※電源/カスケード接続用ケーブルは、0.75 mm² (18AWG)を推奨。単線、より線共に0.2-1.5mm² (26-16AWG)まで使用可能
