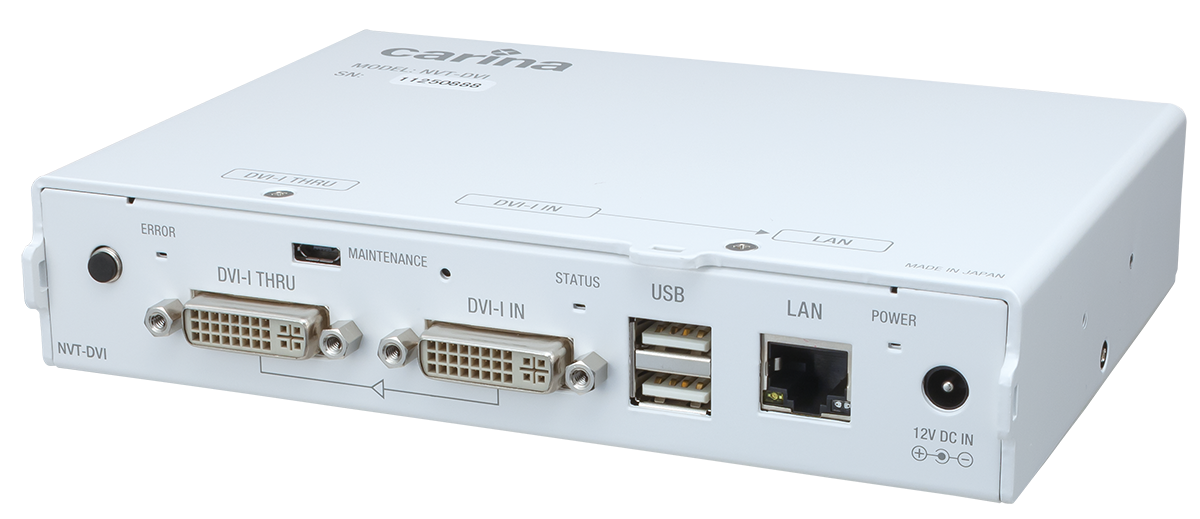

ONVIF®トランスミッター

NVT-DVI

型番 : NVT-DVI(R2)

入力した映像信号をリアルタイムエンコードし、IPネットワークへストリーム配信
さまざまなDVI/VGA出力端子を搭載した機器の映像信号をネットワークへストリーム配信できます。
ONVIF規格に対応しているので、ONVIF対応のIPカメラと混在させたシステム運用も可能です。

特 長

  • DVI/VGA出力端子搭載機器の映像をストリーム配信しIPモニターに表示可能
  • VESA規格準拠の解像度信号(WUXGA、WSXGA+、SXGA、XGA、SVGA、VGA)に対応
  • 入力信号解像度のままエンコードするdot by dotモード搭載
    ※H.264エンコード使用時、WUXGAは非対応
  • 入力映像のスルーアウト端子(DVI-I)を搭載し、映像のプレビューも容易
    ※低解像度ストリーム出力機能と排他利用
  • 低解像度ストリーム出力対応
    ※スナップショット機能と排他利用
  • 静止画取得(スナップショット)機能
    ※低解像度ストリーム出力機能と排他利用
  • アナログ入力したオーディオ信号のONVIF出力に対応
  • シリアルパススルー対応
  • ネットワーク上のPCから各種設定、ファームウェアの更新が可能
  • 製品本体に付属メモリーカードに本体設定をバックアップし、迅速なメンテナンスが可能
  • 前面LEDにステータスを表示
<<使用例>>
具体的な使用例はこちら

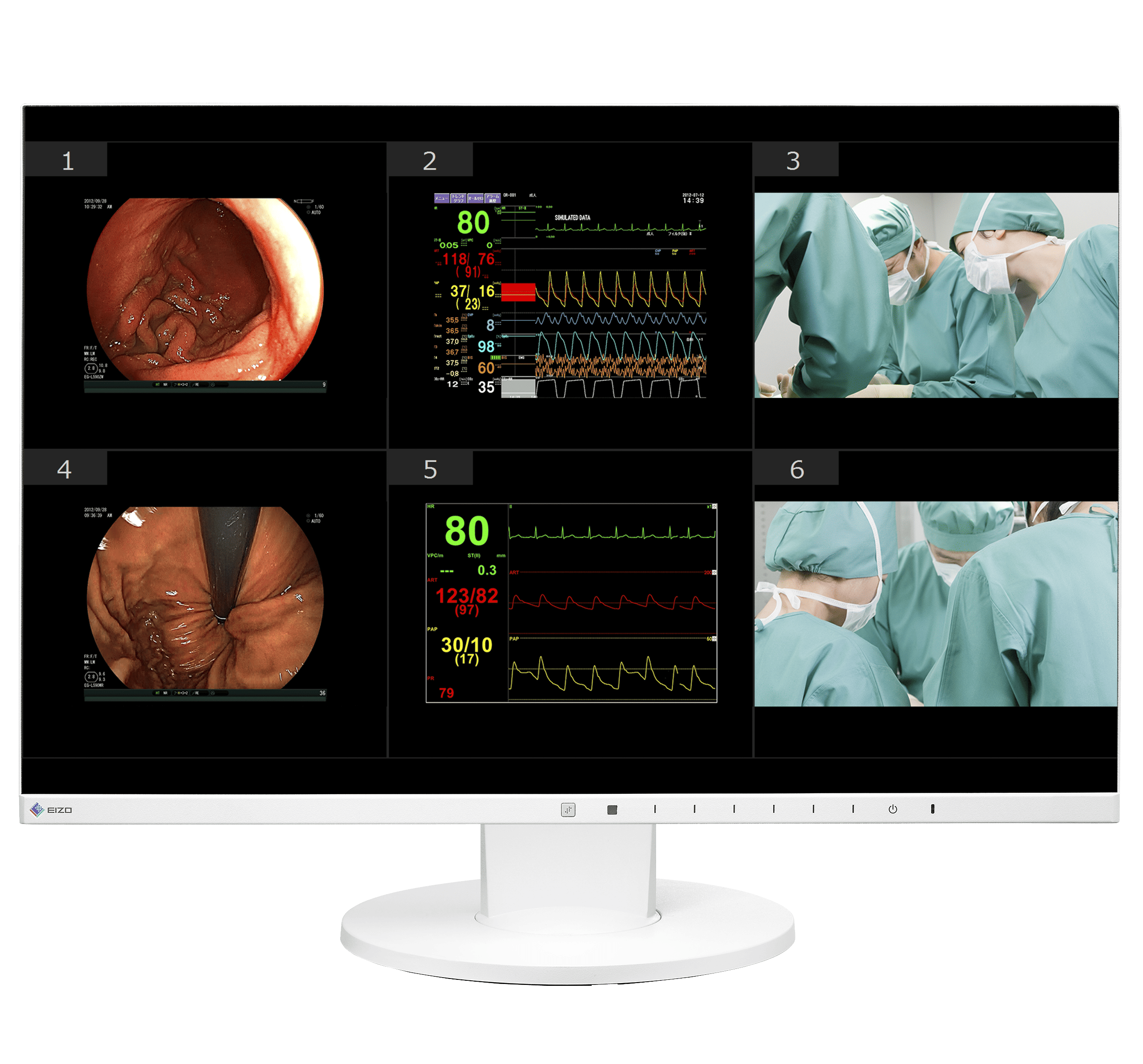

マルチ表示が可能なビューアーソフト
別売のWindows用ソフトウェア「NVT Viewer」を使用して、NVT-SDIを介してネットワーク配信した映像やネットワークカメラなどの映像をサーバーレスでマルチ表示する環境を構築することができます。
→詳細はこちら

※ディスプレイやPCは別売です。

使用例

使用例1「ICU モニタリングシステム」
ICUのベッドサイドモニタとベッドごとの監視カメラ映像をスタッフステーションからマルチ映像で一括監視します。
使用例2「内視鏡センター モニタリングシステム」
画面合成器を使用した従来型からシステムの簡略化が可能です。
仕様
DVIデジタル
映像入力		対応フォーマット1920×1080/59.94p/60p/50p
1920×1080/59.94i/60i/50i
1280×720/59.94p/60p/50p
720×480/59.94i
720×576/50i

VESAフォーマット(60Hzのみ)
1920×1200(WUXGA)
1600×1200(UXGA)
1680×1050(WSXGA+)
1440×900
1400×1050(SXGA+)
1366×768
1360×768
1280×1024(SXGA)
1280×960
1280×768(WXGA)
1024×768(XGA)
848×480
800×600(SVGA)
640×480(VGA)
※H.264エンコード使用時、1920×1200、1600×1200はdot by dotモード非対応
空白端子DVI-I×1
※アナログRGB映像入力と排他使用、HDCP非対応
DVIデジタル
映像出力
(スルー)		形式DVI入力のアクティブスルー
※本体電源ON時のみ有効
※アナログ→デジタル変換は不可
空白端子DVI-I×1
※アナログRGB映像出力と排他使用
アナログRGB
映像入力		対応フォーマット1920×1080/59.94p/60p/50p
1920×1080/59.94i/60i/50i
1280×720/59.94p/60p/50p
720×480/59.94i
720×576/50i

VESAフォーマット(60Hzのみ)
1920×1200(WUXGA)
1600×1200(UXGA)
1680×1050(WSXGA+)
1440×900
1400×1050(SXGA+)
1366×768
1360×768
1280×1024(SXGA)
1280×960
1280×768(WXGA)
1024×768(XGA)
848×480
800×600(SVGA)
640×480(VGA)
※H.264エンコード使用時、1920×1200、1600×1200はdot by dotモード非対応
空白端子DVI-I×1
※DVIデジタル映像入力と排他使用
アナログRGB
映像出力
(スルー)		形式RGB入力のアクティブスルー
※本体電源ON時のみ有効、デジタル→アナログ変換は不可
空白端子DVI-I×1
※DVIデジタル映像出力と排他使用
音声入力レベル最大1Vrms
音声入力端子ステレオミニ×1
ネットワーク
インターフェース		形式10Base-T、100Base-TX、1000Base-T
空白端子RJ-45モジュラコネクタ×1
USB機能拡張用
USB2.0準拠 (タイプA×2) 、供給電力2.5W(2ポート合計)
Micro-USBメンテナンス用 USB Micro-B×1
メモリーカードスロットメンテナンス用×1
※メモリーカード付属
エンコード
フォーマット		映像圧縮方式：H.264(Baseline Profile)、MotionJPEG(Baseline)
解像度：(default profile)1920×1080、1280×720、640×480、640×360
(sub profile)640×360、320×240、320×184
空白音声圧縮方式：AAC/G.711
電源ACアダプタ入力：AC100V(50/60Hz)
本体入力：DC12V
消費電力最大18W
動作温度範囲5～40℃
動作湿度範囲20～80%（ ただし、結露なきこと）
外形寸法 (突起物除く)170(W)×34(H)×120(D) mm
質量約510g
端子/外形寸法
製品構成
  • 本体
  • ACアダプタ
  • 固定用金具
  • ゴム足
  • マニュアル・保証書
