壁面埋込型DVI-SDIコンバータ

CWA-DVI-SDI

型番 : CWA-DVI-SDI

低遅延/スケーラー搭載　壁面埋込型DVI-SDIコンバータ
壁面コンセントボックス・シーリングペンダントに埋込可能なDVI-SDIコンバータです。
DVI系内視鏡装置の映像信号を3G-SDI/HD-SDI信号に変換できます。また、生体モニタなどのPC系解像度は、内蔵スケーラー機能により、3G-SDI/HD-SDI信号に変換できます。

特 長

  • 埋込部分奥行43mmの超コンパクト設計
    汎用のコンセントボックス、プレートに適合

  • 低遅延を優先する「スケーラーON/OFF自動切替機能」を搭載
  • ビデオ解像度信号の変換遅延は0フレーム
    ※スケーリング機能使用時は最大2フレーム
  • WSXGA+、SXGA、XGA、SVGA、VGA(VESA規格準拠)解像度信号に対応
  • アップ/クロスコンバート、I/P変換、アスペクト変換が可能なスケーラーを搭載
  • DVI信号では5mまでの映像信号距離をSDI信号変換で80mまで延長可能
    ※SDI 5CFBケーブルを使用した場合。SDI 3C2Vケーブルでは20m。ただし設置環境、受信装置に依存します。
  • 前面LEDにステータスを表示
  • 前面のMicro-USB端子とPCを接続し、設定、ファームウェア更新が可能
  • カスケード接続が可能な電源送り端子を搭載し、複数台分の電源一括供給が可能
仕様
映像入力端子

DVI-D×1
※デジタル信号のみ、HDCP非対応
空白対応フォーマット

1920×1080/59.94p
1920×1080/59.94i
1280×720/59.94p
720×480/59.94i
VESAフォーマット
1680×1050/60Hz(WSXGA+)
1280×1024/60Hz(SXGA)
1024×768/60Hz(XGA)
800×600/60Hz(SVGA)
640×480/60Hz(VGA)
映像出力端子BNC (3G-SDI /HD-SDI共用)×1
空白対応フォーマット

1920×1080/59.94p Level-A/B
1920×1080/59.94i
※SDI音声は非対応
信号処理スケーラー機能

アップ/クロス/スキャン・コンバート
I/P変換
アスペクト変換
空白入出力遅延

0フレーム　※スケーリングOFF時
最大2フレーム　※スケーリングON時
電源

12V電源端子台、DCジャックのどちらかを使用
※電源別売
消費電力5W以下
動作温度範囲5〜40℃
外形寸法

48(W)×110(H)×56(D)mm
※BNCケーブル除く
質量135g

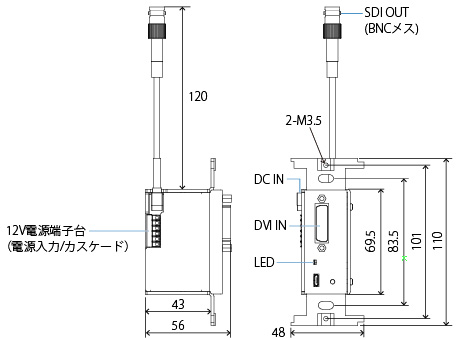

端子/外形寸法
製品構成
  • 本体
  • マニュアル・保証書
オプション電源
  • ・CWA用ACアダプター（1台用）　型番：CWA-AC-ADP12W
  • ※DC側のケーブル長1.8m
  • ・CWA用ACアダプター（3台用）　型番：CWA-AC-ADP24W
  • ※最大3台のカスケード接続が可能、DC側のケーブル長1.8m
  • ・DC電源延長ケーブル（20m）　型番：CWA-DC-EXCBL-20
オプション電源
  • ・HWS15A-12/A (TDKラムダ社製)
  • ※最大3台のカスケード接続が可能
    ※電源/カスケード接続用ケーブルは、0.75 mm² (18AWG)を推奨。単線、より線共に0.2-1.5mm² (26-16AWG)まで使用可能
