4K/60p 術野カメラシステム

MEC-7000-UHD

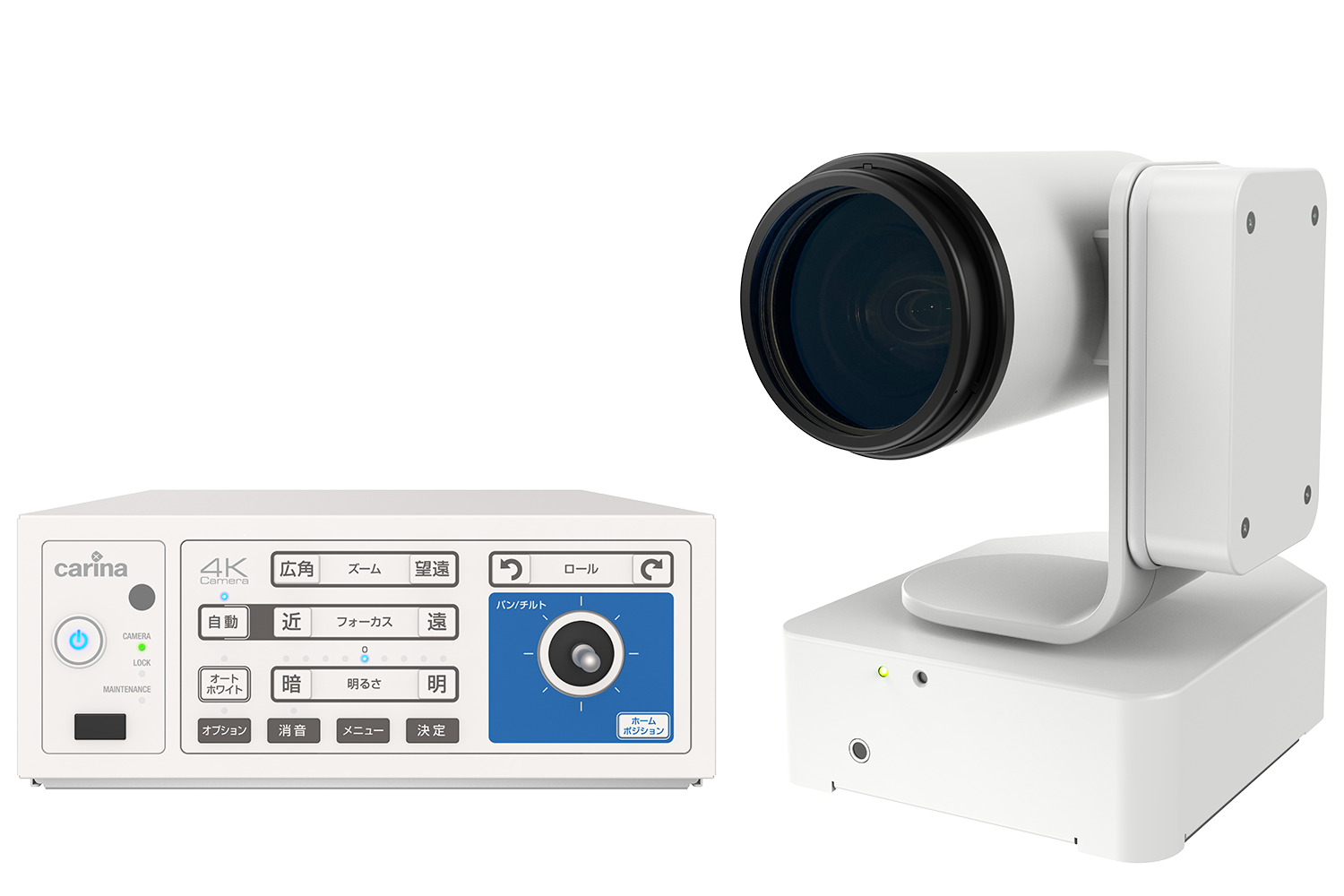

4K対応 術野カメラシステム
30倍ズームレンズを内蔵した4K 60p対応カメラヘッドと、多彩な位置決めが可能な3軸雲台機構を一体化した 設置性にも優れた術野カメラシステムです。

特 長

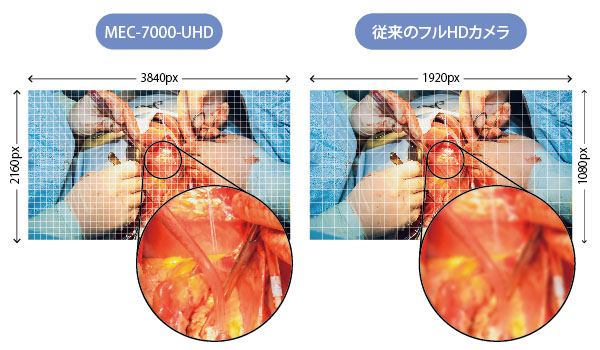

高精細な4K高画質
自然でなめらかな超高精細画質を実現したプログレッシブ60Hzの信号による4K解像度（3840×2160）の映像撮影が可能です。

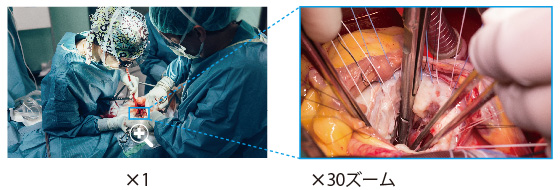

30倍 光学ズームレンズ搭載
カメラヘッドがある程度の距離に設置されていても、簡単に目的のエリアにズームインし、鮮明に撮影できます。また、減光フィルタ等の装着も可能です。

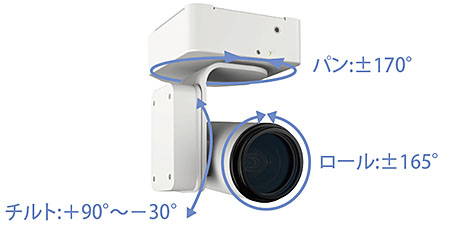

3軸雲台一体型 カメラヘッド
高精度のステッピングモーターを内蔵した雲台部は、パン/チルト/ロールが可能で、理想的な位置に被写体を捕らえることができます。
独自設計の『インテリジェントPTRZ』搭載

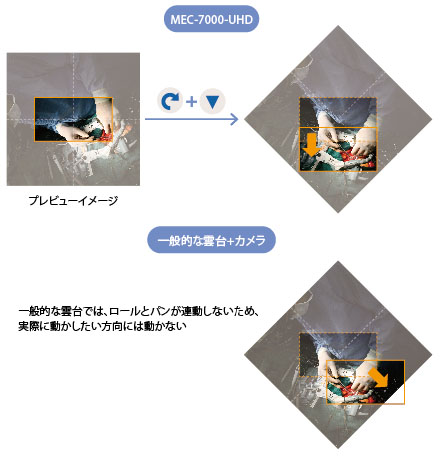

直感的で簡単な操作
独自の制御プログラムにより、パンする時は雲台のロール位置等に関係なく、プレビュー映像を見ながら動かしたい方向に操作することができます。

※画像はイメージです

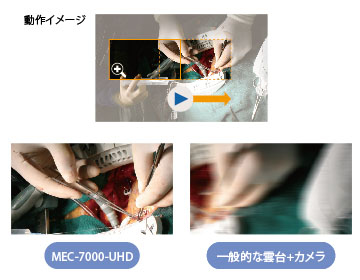

高倍率でもスムーズな操作
独自の制御プログラムにより、カメラのズーム倍率によってパン・チルトの動きが減速し、高倍率でも被写体を簡単に捕らえることができます。

※画像はイメージです
カメラコントロールユニット
ズームやホワイトバランスなどのカメラ制御と雲台の制御は、CCU(カメラコントロールユニット)の前面パネルあるいは付属の赤外線リモコンで行います。
オプションでタッチパネルコントロールシステムや19インチラックマウント金具を用意しています。

CCU

赤外線リモコン
多彩な映像出力端子
CCU背面には、3G-SDIとHDMI出力端子を搭載し、4Kまたは、リアルタイムでフルHDにダウンコンバートした映像をすべて同時に出力することができます。プレビュー環境が複数ある場合や、フルHDでの同時収録などが可能です。

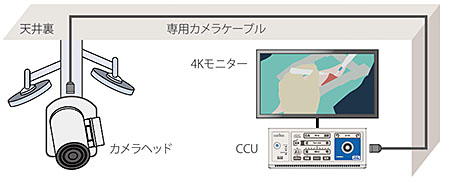

ケーブル1本で簡単に接続
カメラヘッドとCCUは、映像/音声信号と電源供給のための専用ケーブル

※1本で接続します。これにより、設置作業が迅速かつ容易に行えます。※25mケーブル付属。オプションで5m、35mケーブル、延長アダプタを用意しています。※使用できる最大ケーブル長は、30m（付属の25mケーブルに延長アダフプタで5mケーブル接続）、もしくは35m（オプションの35mケーブル1本）です。

音声収録
カメラヘッドにはマイクを内蔵し、CCUから映像と音声を同期して出力できます。また、ワンタッチでマイクをオフにすることも可能です。
仕様
カメラヘッド撮像素子1/2.5型単板CMOS
空白有効画素数3840(H)×2160(V)
空白ズーム倍率光学30倍電動ズーム
空白焦点距離f=4.6mm (Wide端) ～ 135mm (Tele端)
空白水平画角約68度 (Wide端) ～ 約2.6度 (Tele端)
空白最至近撮影距離

1000mm (Wide端)～1000mm (Tele端)
※クローズアップレンズ装着時
空白フィルター径72mm
空白フォーカス制御電動 (オート / マニュアル)
空白アイリス制御電動 (オート / マニュアル)
空白パン回転範囲±170°
空白チルト回転範囲＋90～－30°
空白ロール回転範囲±165°
空白パン回転速度8.6°/秒～0.05°/秒 7段階選択
空白チルト回転速度8.6°/秒～0.05°/秒 7段階選択
空白ロール回転速度30～0.2°/秒 7段階選択
空白その他内蔵マイク (モノラル)
機能画質調整

オートレベルコントロール (ALC)
中央測光モード
BT2020エミュレーション
ホワイトバランス
輪郭強調
空白ゲインオート / マニュアル (0～45 db)
空白シャッタースピード

59.94Hz : 1/60～1/10000
50Hz : 1/50～1/10000
空白映像反転上下左右反転
ビデオフォーマット4K

HDMI : 2160/59.94p, 2160/50p
SDI : 2160/59.94p, 2160/50p
空白2K

HDMI :1080/59.94p,1080/59.94i,1080/50p,1080/50i
SDI :1080/59.94p,1080/59.94i,1080/50p,1080/50i
映像出力端子4K

HDMI×1
BNC×4 (Quad Link 3G-SDI、Square division (SQD)/2 sample interleave (2SI))
空白2K

HDMI×1
BNC×1(3G-SDI)
音声出力端子

エンベデッドオーディオ(4K:HDMI,BNC、2K:HDMI,BNC)
ステレオミニ×1(出力される音声はモノラル)
リモートコントロール

LAN
RS-232C
赤外線リモコン
電源DC 24V　※必ず同梱の専用ACアダプタをご使用ください
消費電力55W
外形寸法 (突起部除く)カメラヘッド162(W)×211.5(H)×201(D)mm　※ケーブルカバー装着時
空白CCU212(W)×87.5(H)×270(D)mm
質量カメラヘッド3.1kg
空白CCU2.9kg
動作温度範囲カメラヘッド0～35℃(結露なきこと)
空白CCU0～40℃(結露なきこと)
カメラヘッド取付け孔100×100mm
動作湿度範囲20～80%
適合規格

IEC60601-1
CB
付属品
カメラヘッド (MEC-7000-UHD-PTR)、カメラコントロールユニット (MEC-7000-UHD-CCU)、カメラケーブル (25m)、ACアダプタ+ACコード、赤外線リモコン+単4電池、ゴム足×4 、NDフィルタ (ND-4)、クローズアップレンズ 、ケーブルカバー、ネジ止め剤、取扱説明書、操作ガイド

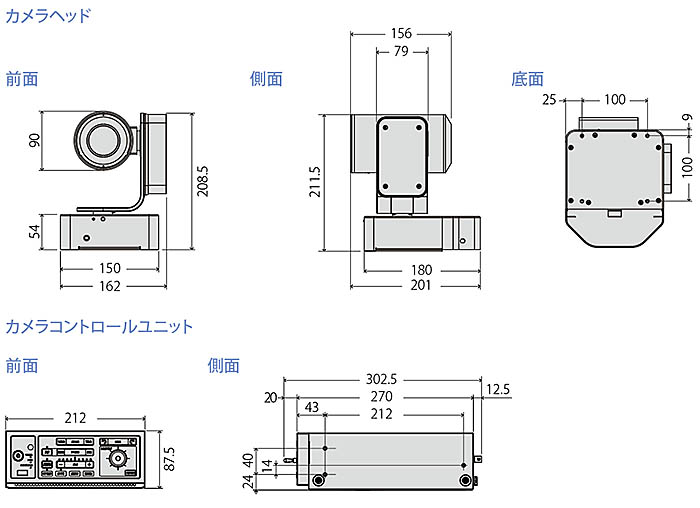

寸法図
オプション
  • ・カメラケーブル 5m　　 型番:SCC500
  • ・カメラケーブル 35m　　型番:SCC3500
  • ・延長アダプタ　　型番:SCA02
  • ・MEC-7000-UHD用ラックマウント金具　　型番:MEC-7000-RBR
