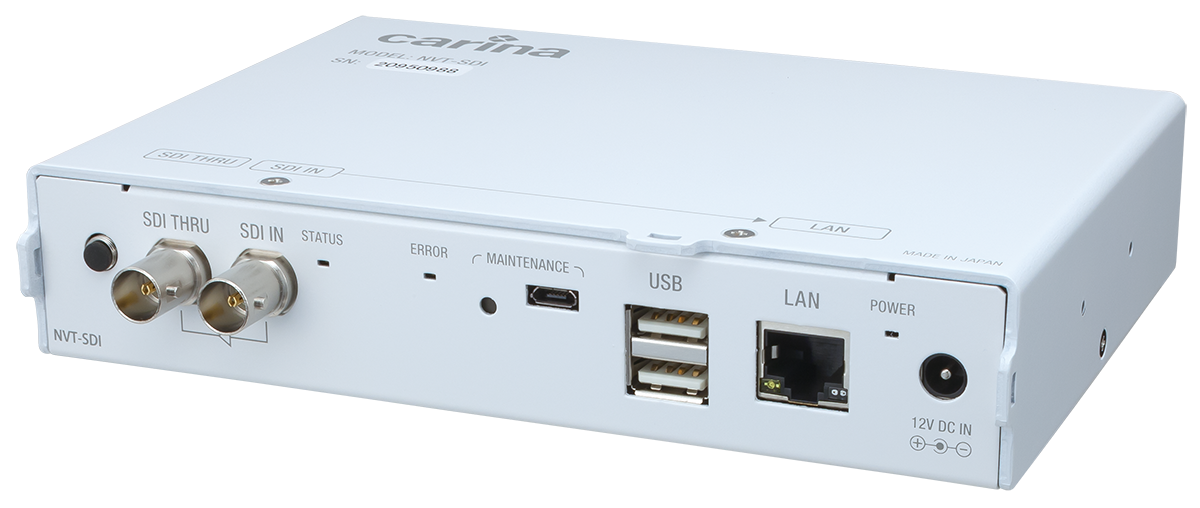

ONVIF®トランスミッター

NVT-SDI

型番 : NVT-SDI(R2)

SDI映像信号をリアルタイムエンコードし、IPネットワークへストリーム配信
ネットワーク監視カメラ等の互換性確保のための標準規格である「ONVIF (Open Network Video Interface Forum)」に対応し、検証対応済のIPセキュリティカメラと混在したシステム構築が可能です。

特 長

  • フルHD(1920×1080)映像のネットワーク伝送が可能
  • 入力映像のスルーアウト端子(SDI)を搭載し、映像のプレビューも容易
  • 低解像度ストリーム出力対応
    ※スナップショット機能と排他利用
  • 静止画取得(スナップショット)機能
    ※低解像度ストリーム出力機能と排他利用
  • アナログ入力したオーディオ信号のONVIF出力に対応
  • シリアルパススルー対応
  • ネットワーク上のPCから各種設定、ファームウェアの更新が可能
  • 製品本体に付属メモリーカードに本体設定をバックアップし、迅速なメンテナンスが可能
  • 前面LEDにステータスを表示

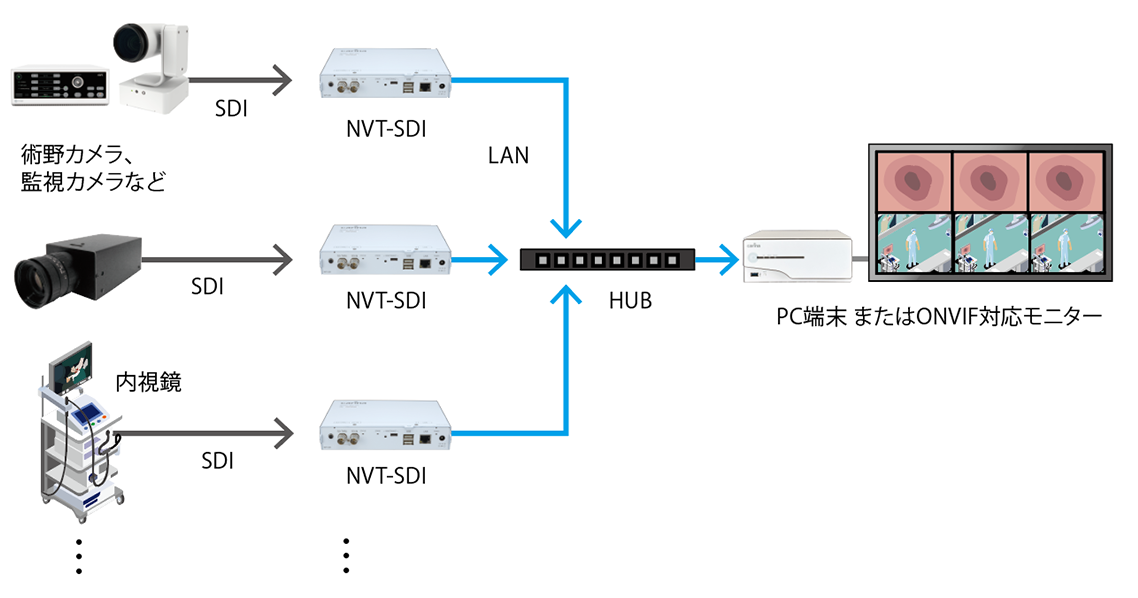

<<使用例>>
具体的な使用例はこちら
マルチ表示が可能なビューアーソフト
別売のWindows用ソフトウェア「NVT Viewer」を使用して、NVT-SDIを介してネットワーク配信した映像やネットワークカメラなどの映像をサーバーレスでマルチ表示する環境を構築することができます。
→詳細はこちら

※ディスプレイやPCは別売です。

使用例

使用例1「ICU モニタリングシステム」
ICUのベッドサイドモニタとベッドごとの監視カメラ映像をスタッフステーションからマルチ映像で一括監視します。
使用例2「内視鏡センター モニタリングシステム」
画面合成器を使用した従来型からシステムの簡略化が可能です。
仕様
SDI映像入力対応フォーマット

1920×1080/59.94p/60p/50p
1920×1080/29.97p/30p/25p
1920×1080/59.94i/60i/50i
1280×720/59.94p/60p/50p
720×480/59.94i
空白形式

3G-SDI 10bit (SMPTE 424M 準拠)
HD-SDI 10bit (SMPTE 292M 準拠)
SD-SDI 10bit (SMPTE 259M-C 準拠)
空白端子

BNC×1 (3G/HD/SD共用)
※アナログ信号には対応しておりません
SDI映像出力
(スルー)		形式

3G/HD/SD-SDI入力のアクティブスルー
※本体電源ON時のみ有効
空白端子BNC×1 (3G/HD/SD共用)
音声入力レベル最大1Vrms
音声入力端子ステレオミニ×1
ネットワークインターフェース形式

10Base-T
100Base-TX
1000Base-T
空白端子RJ-45モジュラコネクタ×1
USB

機能拡張用
USB2.0準拠 (タイプA×2)
供給電力2.5W(2ポート合計)
Micro-USBメンテナンス用 USB Micro-B×1
メモリーカードスロット

メンテナンス用×1
※メモリーカード付属
エンコード
フォーマット		映像

圧縮方式：H.264(Baseline Profile)、MotionJPEG(Baseline)
解像度：(default profile)1920×1080、1280×720、640×480、640×360
(sub profile)640×360、320×240、320×184
空白音声圧縮方式：AAC/G.711
配信ストリーム数(目安)

14Mbps：8ストリーム
8Mbps：14ストリーム
4Mbps：20ストリーム
電源

ACアダプタ入力：AC100V(50/60Hz)
本体入力：DC12V
消費電力最大15W
動作温度範囲5〜40℃
動作湿度範囲20～80% (ただし、結露なきこと)
外形寸法 (突起物除く)170(W)×34(H)×120(D) mm
質量約450g

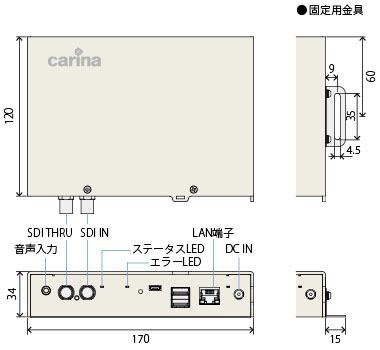

端子/外形寸法
製品構成
  • 本体
  • ACアダプタ
  • 固定用金具
  • ゴム足
  • マニュアル・保証書
