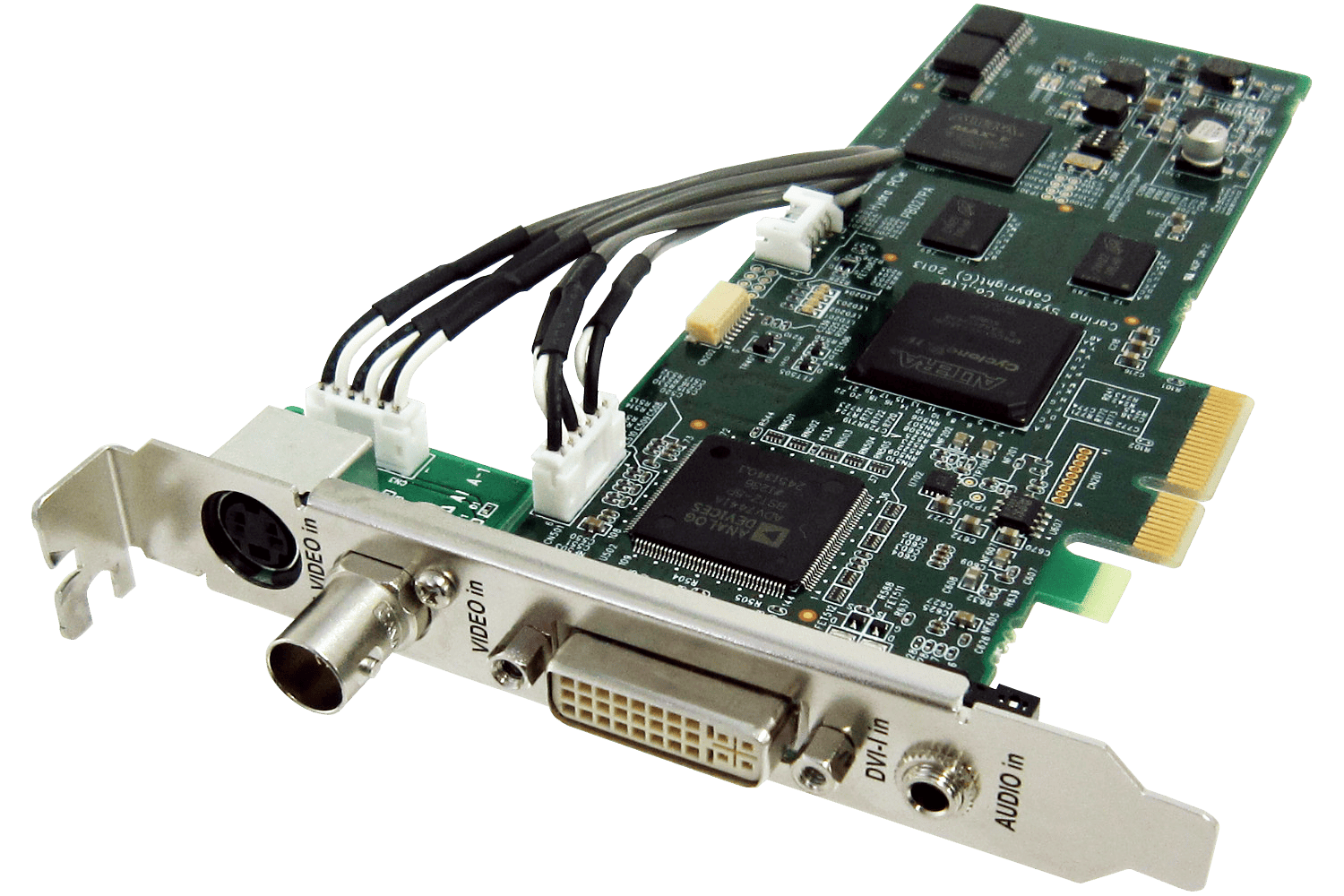

1920×1080/60pの非圧縮キャプチャに対応した開発用ボード
ビデオキャプチャシステムの開発に適したPCI Express x4対応のフルHDビデオキャプチャボードです。入力するデジタル/アナログ映像信号の非圧縮キャプチャ、低遅延の画面プレビューが可能です。
特 長
- DVI-I、コンポジット、Sビデオ入力端子を搭載
- DVIデジタル/アナログ信号(VESA規格準拠)のキャプチャに対応
- 1080p 60fpsの高画質・高品質キャプチャに対応
- 最大1920×1200/60fpsの高フレームレートキャプチャに対応
- 音声入力端子(ステレオミニ)搭載
- キャプチャの際に起こる映像と音声のズレを防止する機能を搭載
- PC画面のキャプチャに有効な低遅延キャプチャを実現
- PCI Express x4インターフェース対応
- Intel Media SDKの併用により、高速なH.264エンコードが可能
※対応するCPU、チップセットが必要 - 国内自社設計、RoHS指令準拠

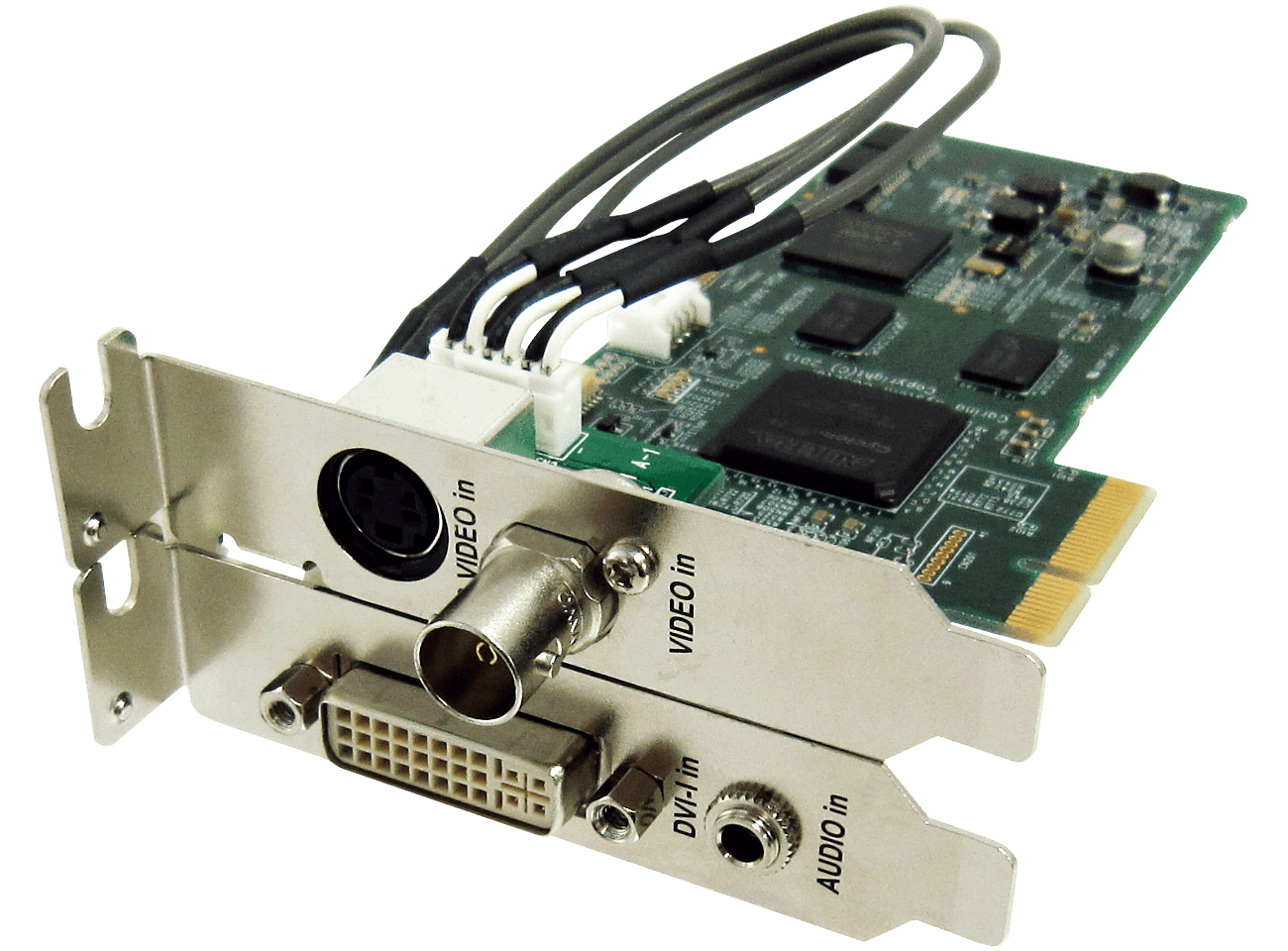

ロープロファイル対応
付属のブラケットに換装することで、ロープロファイルに対応します。Sビデオ、コンポジットビデオからのキャプチャを行わない場合は、1スロットで装着できます。
仕様
| インターフェース | PCI Express | |
|---|---|---|
| 転送データ形式 | ビデオ | YUV4:2:2(8bit) |
| 空白 | オーディオ | 2ch/48kHz/24bit |
| 入力端子 | ビデオ | DVI-I×1 |
| 空白 | オーディオ | ステレオミニジャック×1 |
| 入力対応解像度 | DVI-D | ビデオフォーマット |
| 空白 | DVI-A (アナログRGB) | VESAフォーマット(60Hz) |
| 空白 | Sビデオ | NTSC (720×480/59.94i) |
| 空白 | コンポジットビデオ | NTSC (720×480/59.94i) |
| オーディオ入力レベル | 最大2Vrms | |
| オンボードビデオバッファ | 256MB | |
| サポートAPI | DirectShow、オリジナル | |
| 消費電力 | 12V 550mA | |
| 動作温度範囲 | 0℃〜45℃ (ボード周囲温度) | |
| 動作湿度範囲 | 0〜80% (結露なきこと) | |
| 外形寸法 | 167.7(W)×105(H)mm |
|
| 質量 | 約100g |
動作環境
| OS | Microsoft Windows 11 日本語版/英語版 |
|
|---|---|---|
| CPU | Intel® 社製 Core™プロセッサー推奨 | |
| スロット | PCI Express x4 1スロット |
|
| メモリ | 4GB以上推奨 |
