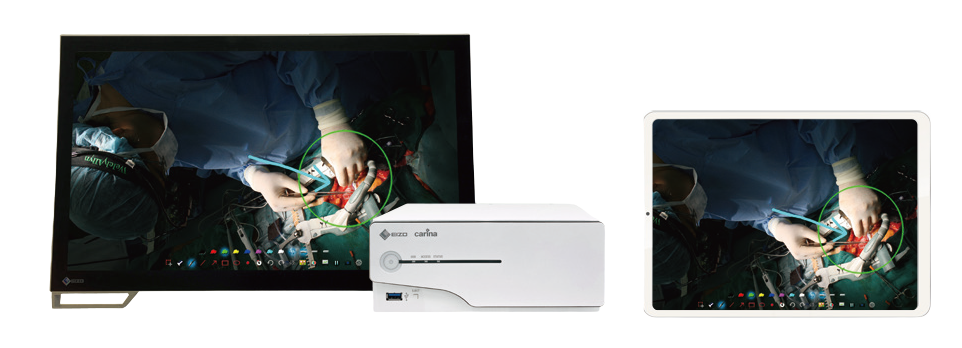

ADMENIC ANNOTATOR

映像の一時停止、静止画キャプチャ

映像を一時停止させて、的確な指示やUSBメモリにJPEG形式で静止画保存できます。

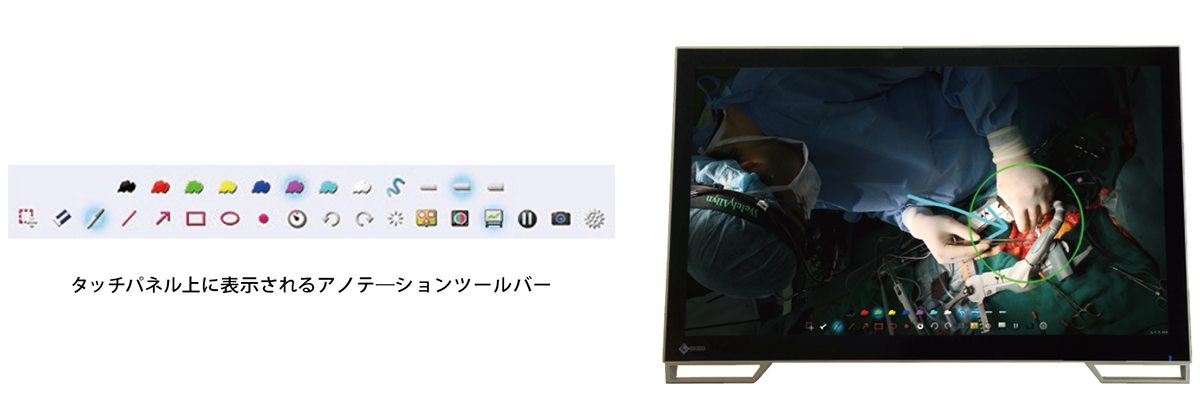

タブレットで視聴・描画

タッチパネルとタブレット端末^※1で、双方向の描画と音声会話^※2が行えます。低遅延・高フレームレートの高品質な映像で離れた場所でもライブ映像を確認しながら、映像を通した意思疎通が可能です。

※1 対応する端末についてはお問合わせください。
※2 本体にマイクスピーカーの接続が必要です。

さまざまな映像入力端子を搭載

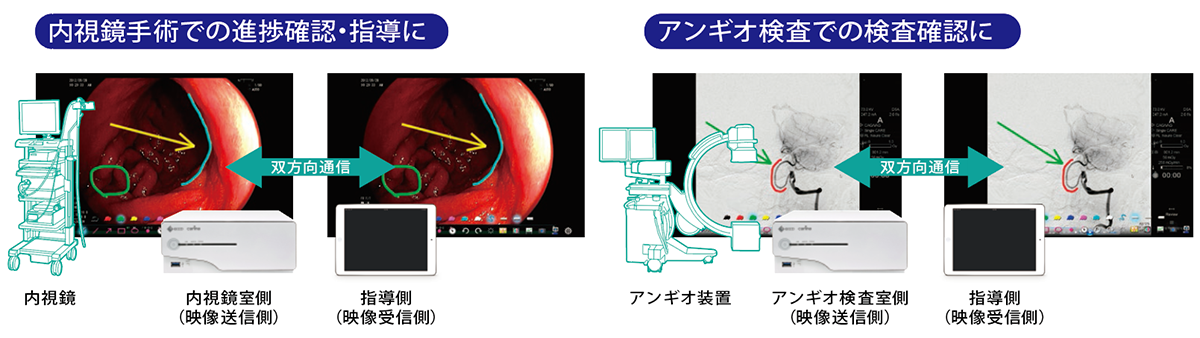

映像入力端子には、DVI、Sビデオ、コンポジット(BNC)端子を実装し、内視鏡やアンギオ装置等を接続できます。また、オーディオ入出力用にステレオミニジャックを備え、音声出力のON/OFF設定も可能です。

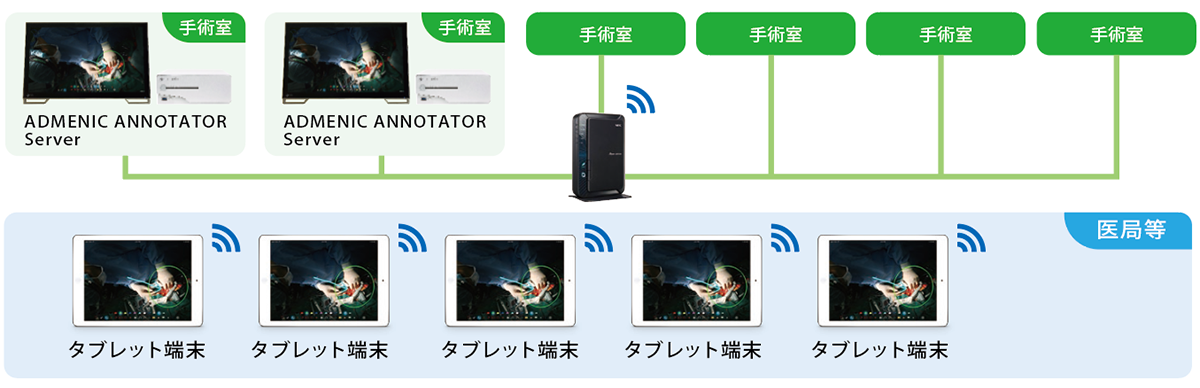

プリセット登録機能

複数の手術室に設置したADMNEIC ANOTATORを1台のタブレット端末で切替えて視聴できます。プリセット登録機能によりワンタッチで接続先の切替えが可能です。また、パスワードによる接続保護も設定できます。

ADMENIC ANNOTATOR Server 仕様

DVI-D映像入力 ※アナログRGB、Sビデオ、コンポジット入力と排他利用	形状	DVI-D コネクタ×1 (HDCP非対応、音声非対応、コネクタ形状は DVI-I)
空白	対応フォーマット	ビデオフォーマット 1920×1080/60p/59.94p/60i/59.94i 1280×720/60p/59.94p VESAフォーマット(60Hz) 1280×1024(SXGA) 1024×768(XGA) 800×600(SVGA)
DVI-A(アナログRGB)映像入力 ※DVIデジタル、Sビデオ、コンポジット入力と排他利用	対応フォーマット	VESAフォーマット(60Hz) 1280×1024(SXGA) 1024×768(XGA) 800×600(SVGA)
Sビデオ映像入力 ※DVI、コンポジット入力と排他利用	形状	4ピンmini DIN×1
空白	対応フォーマット	NTSC
コンポジット映像入力 ※DVI、Sビデオ入力と排他利用	形状	BNC×1
空白	対応フォーマット	NTSC
アナログオーディオ入力		ステレオミニジャック×1 アンバランス 2チャネル(L/R)
アナログオーディオ出力		ステレオミニジャック×1 アンバランス 2チャネル(L/R) アナログ音声信号のモニタ出力
ディスプレイ		DVI-D×1(上段) DVI-I×1(下段)
接点コネクタ		6極端子台×1
USB		USB3.0準拠 (前面：タイプA×1) USB3.0準拠 (背面：タイプA×6)
ネットワーク		RJ-45×2 (1000Base-T/100Base-TX/10Base-T対応)
シリアルポート		D-Sub9ピン(オス)×2
その他		モノラル内蔵スピーカ×1
電源電圧	ACアダプタ	AC100V(50/60Hz)
空白	本体入力	DC12V
消費電力		最大約135W
動作温度範囲		5〜40℃
動作湿度		20%～80% (結露なきこと)
質量	本体	約3.1kg
空白	ACアダプタ (ACコード含まず)	約600g
外形寸法		212(W) × 88(H) × 269(D)mm (突起物除く) 212(W) × 99(H) × 283(D)mm (突起物含む)

画面共有

解像度		1280×720推奨 ※1280×720、1280×1024、1920×1080の伝送に対応
フレームレート		最大10～15fps程度 (可変/ベストエフォート) ^※1
同時接続数		最大10 ^※1

※1 フレームレートは、解像度やLAN/Wi-Fi環境の過負荷により変わります。記載の値は、他にLAN/Wi-Fiの利用がない場合の参考値です。

ADMENIC RDP 動作環境

対応端末		iPad ※最新の対応状況についてはお問い合わせください。

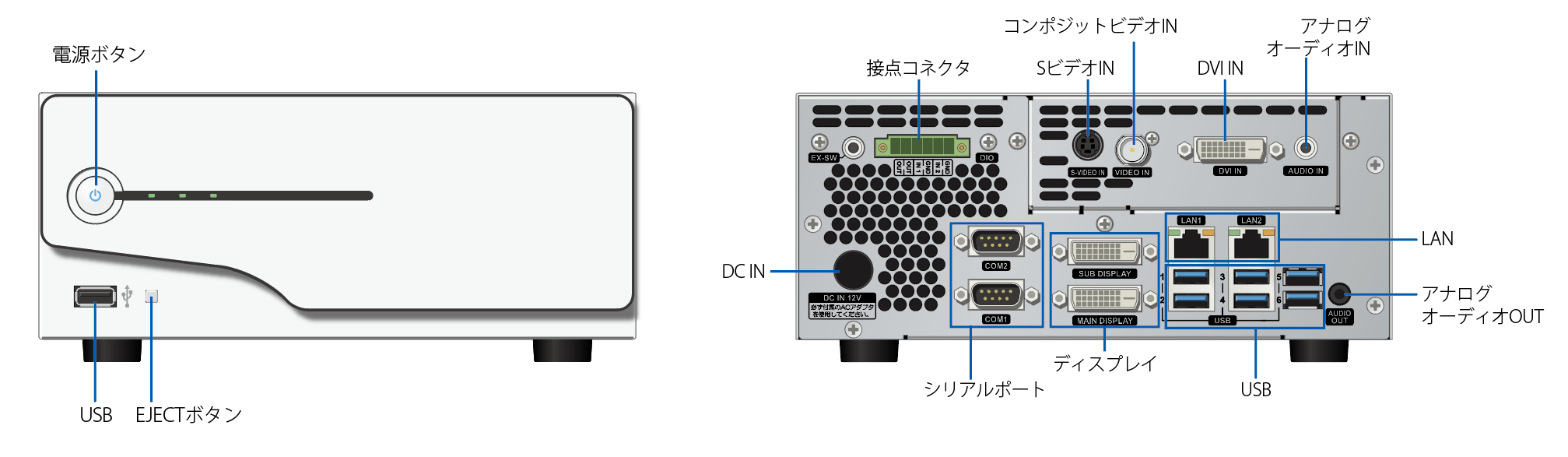

前面/背面図

特 長

特長
