| 映像入力 | 3G-SDI | 形式 | 10-bit (SMPTE 424M準拠) |
| 端子 | BNC×4 ※モデルによって配信数に制限があります。 ※4KモデルはHD×4配信と排他利用。12G-SDIと排他利用 |
||
| 12G-SDI (標準搭載は 4K 12G-SDIモデルのみ) |
形式 | 10-bit (SMPTE ST 2082) | |
| 端子 | BNC×1 ※BNC×4と排他利用 |
||
| 映像出力 | 3G-SDI | 形式 | 10-bit (SMPTE 424M準拠) |
| 端子 | BNC×1 ・HDモデル:4画面合成フルHD出力 ・4Kモデル:フルHDダウンコンバート出力 |
||
| 12G-SDI (標準搭載は4K 12G-SDIモデルのみ) |
形式 | 10-bit (SMPTE ST 2082) | |
| 端子 | BNC×1 ※12G-SDI入力のアクティブスルー出力 |
||
| デジタル音声入力 | 形式 | SDIエンベデッドオーディオ (SMPTE 299M準拠) ※ch1とch2のみ使用 |
|
| 端子 | BNC×1 (映像と同じ) | ||
| アナログ音声入力 | 形式 | アンバランス 2ch (L/R) | |
| 端子 | RCAピンジャック×2 | ||
| アナログ音声出力 | 形式 | アンバランス 2ch (L/R) ※選択音声入力(デジタル/アナログ)のモニタ出力 |
|
| 端子 | ステレオミニジャック×1 | ||
| システム音出力 | 形式 | アンバランス 2ch (L/R) ※システム音（操作音など）を出力 |
|
| 端子 | ステレオミニジャック×1 | ||
| 音声入力レベル | 最大2Vrms | ||
| 電源電圧 | ACアダプタ入力：AC100V(50/60Hz) | ||
| 消費電力 | 最大約180W | ||
| 動作温度範囲 | 5～40℃ (結露なきこと) | ||

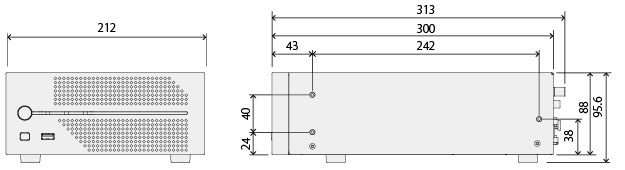

| 外形寸法 | 212(W)×88(H)×301(D) mm (突起物除く) 212(W)×96(H)×313(D) mm (突起物含む) |
||
| 質量 | 約3.6kg | ||
※仕様の詳細に関してはお問い合わせください。
