MEC-7000-UHD

仕様

カメラヘッド 撮像素子 1/2.5型単板CMOS
有効画素数 3840(H)×2160(V)
ズーム倍率 光学30倍電動ズーム
焦点距離 f=4.6mm(Wide端) ~ 135mm(Tele端)
水平画角 約68度(Wide端) ~ 約2.6度(Tele端)
最至近撮影距離 1000mm(Wide端)~1000mm(Tele端)
※クローズアップレンズ装着時
フィルター径 72mm
フォーカス制御 電動 (オート / マニュアル)
アイリス制御 電動 (オート / マニュアル)
パン回転範囲 ±170°
チルト回転範囲 +90°~-30°
ロール回転範囲 ±165°
パン回転速度 8.6°/秒~0.05°/秒 7段階選択
チルト回転速度 8.6°/秒~0.05°/秒 7段階選択
ロール回転速度 30°/秒~0.2°/秒 7段階選択
その他 内蔵マイク(モノラル)
機能 画質調整 オートレベルコントロール (ALC)、中央測光モード、BT2020エミュレーション、ホワイトバランス、輪郭強調
ゲイン オート / マニュアル (0~45 db)
シャッタースピード 59.94Hz : 1/60~1/10000
50Hz : 1/50~1/10000
映像反転 上下左右反転
ビデオフォーマット 4K HDMI : 2160/59.94p, 2160/50p
SDI : 2160/59.94p, 2160/50p
2K HDMI :1080/59.94p,1080/59.94i,1080/50p,1080/50i
SDI :1080/59.94p,1080/59.94i,1080/50p,1080/50i
映像出力端子 4K HDMI×1、BNC×4(Quad Link 3G-SDI)
2K HDMI×1、BNC×1(3G-SDI)
音声出力端子 ステレオミニ×1
※出力される音声はモノラル
リモートコントロール LAN、RS-232C、赤外線リモコン
電源 DC 24V(ACアダプター同梱)
消費電力 55W
外形寸法(突起部除く) カメラヘッド 162(W)×211.5(H)×198(D)mm
CCU 212(W)×87.5(H)×270(D)mm
質量 カメラヘッド 3.1kg
CCU 2.9kg
動作温度範囲 カメラヘッド 0~35℃(結露なきこと)
CCU 0~40℃(結露なきこと)
カメラヘッド取付け孔 100×100mm
動作湿度範囲 20~80%
適合規格 IEC60601-1、CB

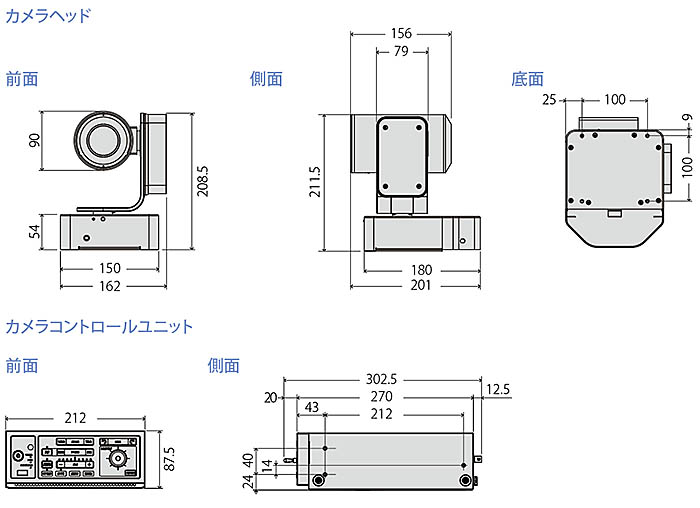

■ 寸法図


■ 製品構成

MEC-7000-UHD 型番:MEC-7000-UHD
・カメラヘッド(MEC-7000-UHD-PTR) ・カメラコントロールユニット(MEC-7000-UHD-CCU) ・カメラケーブル(25m) ・ACアダプタ+ACコード ・赤外線リモコン+単4電池 ・ゴム足×4 ・NDフィルタ(ND-4) ・クローズアップレンズ ・ケーブルカバー ・ネジ止め剤 ・取扱説明書 ・操作ガイド

■ オプション

・MEC-7000-UHD用ラックマウント金具  型番:MEC-7000-RBR
・カメラケーブル 3m  型番:SCC300
