ADMENIC DVP2

導入事例

ADMENIC DVP2 仕様

■ ハードウェア 仕様

カメラヘッド(CH-1360)接続ポート RJ-45モジュラコネクタ×1
ビデオ入力 デジタル DVI-D×1
※コネクタ形状はDVI-I
アナログ Sビデオ×1
BNC(コンポジット)×1
ビデオ出力(カメラスルー) HDMI×1
アナログオーディオ入力 RCAピンジャック×2
アナログオーディオ出力 ステレオミニジャック×1
タッチパネルディスプレイ接続コネクタ DVI-I×1(下段)
※DVI-D×1(上段)は使用できません。
フットスイッチ接続コネクタ 6極端子台×1
USB USB2.0準拠 (前面:タイプA×1、背面:タイプA×4)
USB3.0準拠 (背面:タイプA×2)
ネットワーク RJ-45×2 (1000Basse-T/100Base-TX/10Base-T対応)
※クラウドサーバーを利用する場合、データのアップロードに1つ使用
電源電圧 ACアダプタ入力:AC100V(50/60Hz)
本体入力:DC12V
消費電力 最大88W
動作温度範囲 5〜40℃ (結露なきこと)
外形寸法 (突起物除く) 212(W) × 88(H) × 270(D)mm
質量 約3.2kg
その他 モノラル内蔵スピーカ×1

■ 対応フォーマット

入力フォーマット ビデオ CH-1360 1920×1080 59.94p/29.97p
1280x720 59.94p/29.97p
SD NTSC 4:3/16:9
SXGA 1280×1024 29.97p
DVIデジタル 1920×1080 60p/59.94p/30p/29.97p/60i/59.94i
1280x720 60p/59.94p
SXGA 1280×1024 60p
XGA 1024×768 60p
SVGA 800×600 60p
DVIアナログ SXGA 1280×1024 60p
XGA 1024×768 60p
SVGA 800×60 60p
Sビデオ SD NTSC 4:3/16:9
コンポジットビデオ SD NTSC 4:3/16:9
オーディオ 24bit/2ch
録画フォーマット
(解像度は自動設定)
H.264(m2ts)
H.264(mp4)
静止画フォーマット JPEG、BMP、PNG

■ カメラヘッド(CH-1360) 仕様

撮像素子 単板CMOS / RGBベイヤー配列
総画素数 約218万画素 1952(H)×1116(V)
有効画素数 約200万画素 1944(H)×1104(V)
画素サイズ 2.8μm(H)×2.8μm(V)
光学サイズ 1/2.9型
走査方式 プログレッシブ
感度 F8 2000lx
最低被写体照度 0.3lx(1/30、F1.4、50IRE、+31.5dB)
S/N比 50dB以上(γ=1、輪郭補正 OFF)
ゲイン AUTO/MANUAL(0〜31.5dB)
セットアップレベル 可変
電子シャッター 1/2、1/4、1/8、1/15、1/30、/60、1/100、1/125、1/250、1/500、1/1000、1/2000、1/4000、1/10000
DVP2接続ポート RJ-45モジュラコネクタ×1 (ネジロック付)
レンズ Cマウント交換式
外形寸法 37(W)×45(H)×52.1(D)mm
質量 150g ※三脚アダプタ部除く

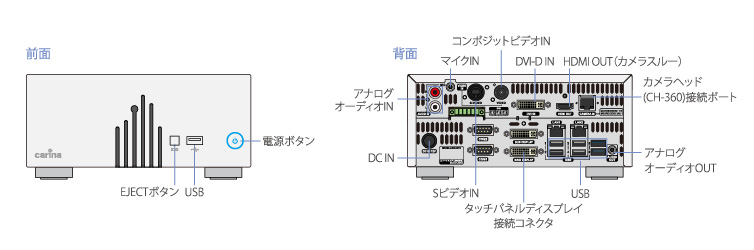

■ DVP2 前面・背面


■ カメラヘッド(CH-1360) 外形寸法
