MEDIASYNERGY STB 仕様

HDMI出力	対応フォーマット	1920×1080/59.94i、 1920×1080/23.97p、 1280×720/59.94p、 720×480/59.94p、 720×480/59.94i(NTSC)
	形式	HDMI形式 HDCP非対応
	端子	HDMIタイプA×1
アナログコンポーネント映像出力	対応フォーマット	1920×1080/59.94i、 1280×720/59.94p、 720×480/59.94p、 720×480/59.94i(NTSC)
	形式	SMPTE 274M (1080i)、 SMPTE296M(720p)、 SMPTE293(480p)、 SMPTE/EBU N10 (NTSC)
	端子	BNC×3 (Y/Pb/Pr)
コンポジット映像出力	形式	NTSC
	端子	RCAピンジャック×1
デジタル音声出力 (HDMI)	形式	HDMIエンベデッドオーディオ
デジタル音声出力 (Optical)	形式	S/PDIF
	端子	光角型コネクタ
アナログ音声出力	形式	アンバランス 2ch (L/R)
	端子	RCAピンジャック×2
ネットワークインターフェース	形式	10Base-T、100Base-TX、1000Base-T
	端子	RJ-45×1
シリアルポート	端子	RS-232C (D-Sub 9ピン オス)×1
USB ※メンテナンス用	形式	USB2.0準拠
	端子	背面：タイプA×2
電源電圧		ACアダプタ入力 ： AC100V(50/60Hz) 本体入力 ： DC12V 1A
消費電力		15W (最大)
動作温度範囲		5〜40℃ (結露なきこと)
外形寸法 (突起物除く)		210(W)×44(H)×188(D) mm
質量 (本体のみ)		約1.1kg

■ 対応ビデオフォーマット

Video Codec	Video Size	Frame rates	Aspect	Bit rates max(kbps)
MPEG2	1920×1080	59.94i/29.97p/23.976p	16:9	30000
	1440×1080	59.94i/29.97p/23.976p	16:9	30000
	1280×720	59.94i/29.97p/23.976p	16:9	30000
	720×480	59.94i/59.94p	4:3	15000
	720×480	59.94i/59.94p	16:9	15000
H.264	1920×1080	59.94i/29.97p/23.976p	16:9	24000
	1440×1080	59.94i/29.97p/23.976p	16:9	24000
	1280×720	59.94i/29.97p/23.976p	16:9	24000
	720×480	59.94i/59.94p	4:3	10000
	720×480	59.94i/59.94p	16:9	10000

■ 対応オーディオフォーマット

Audio Codec	Sampling freq(kHz)	Bit rates max(kbps)	Quantization bit rate
MPEG1 Audio Layer2	32/44.1/48	384	-
LPCM	32/44.1/48	-	16bit

※音声は全て2ch　※AC-3はスルー出力のみ

　

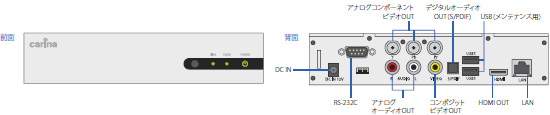

■ 前面 / 背面図
