NVT Series

ONVIF®トランスミッター

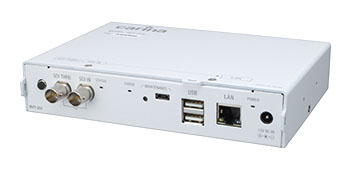

NVT-SDI


SDI映像信号をH.264/MotionJPEG形式にエンコードし、
IPネットワークへストリーム配信するユニット

ネットワーク監視カメラ等の互換性確保のための標準規格である「ONVIF (Open Network Video Interface Forum)」に対応し、検証対応済のIPセキュリティカメラと混在したシステム構築が可能です。


■具体的な使用例はこちら

フルHD(1920×1080)映像のネットワーク伝送が可能

入力映像のスルーアウト端子(SDI)を搭載し、映像のプレビューも容易

低解像度ストリーム出力対応 ※スナップショット機能と排他利用

※ファームウェア(Ver.2.0以降)にて対応

静止画取得(スナップショット)機能 ※低解像度ストリーム出力機能と排他利用

※ファームウェア(Ver.2.0以降)にて対応

アナログ入力したオーディオ信号のONVIF出力に対応

※ファームウェア(Ver.2.0以降)にて対応

シリアルパススルー対応

※ファームウェア(Ver.2.0以降)にて対応

ネットワーク上のPCから各種設定、ファームウェアの更新が可能

※IP設定ツールのダウンロードはこちら、ファームウェアに関してはお問い合わせください。

本体設定をメモリーカード※にバックアップし、迅速なメンテナンスが可能

※製品本体に付属

前面LEDにステータスを表示

■LEDステータス
LED 状態
消灯 入力信号なし
点灯 入力信号あり
点滅 非対応の信号入力

マルチ表示が可能なビューアーソフトを用意

別売のWindows用ソフトウェア「NVT Viewer」を使用して、NVT-SDIを介してネットワーク配信した映像やネットワークカメラなどの映像をサーバーレスでマルチ表示する環境を構築することができます。


→詳細はこちら


※ディスプレイやPCは別売です。

仕様

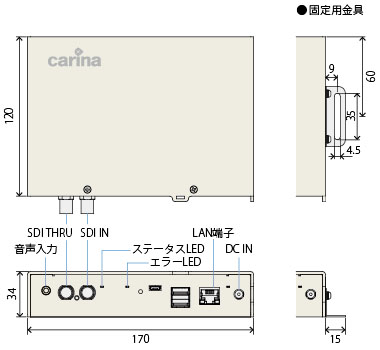

≪端子/外形寸法≫

≪仕様≫
SDI映像入力 対応フォーマット 1920×1080/59.94p/60p/50p、1920×1080/29.97p/30p/25p、1920×1080/59.94i/60i/50i、1280×720/59.94p/60p/50p、720×480/59.94i
720×576/50i
形式 3G-SDI 10bit (SMPTE 424M 準拠)
HD-SDI 10bit (SMPTE 292M 準拠)
SD-SDI 10bit (SMPTE 259M-C 準拠)
端子 BNC×1 (3G/HD/SD共用)
※アナログ信号には対応しておりません
SDI映像出力
(スルー)
形式 3G/HD/SD-SDI入力のアクティブスルー
※本体電源ON時のみ有効
端子 BNC×1 (3G/HD/SD共用)
音声入力レベル 最大1Vrms
音声入力端子 ステレオミニ×1
ネットワークインターフェース 形式 10Base-T、100Base-TX、1000Base-T
端子 RJ-45モジュラコネクタ×1
USB 機能拡張用
USB2.0準拠 (タイプA×2) 、供給電力2.5W(2ポート合計)
Micro-USB メンテナンス用 USB Micro-B×1
メモリーカードスロット メンテナンス用×1
※メモリーカード付属
エンコード
フォーマット
映像 圧縮方式:H.264(Baseline Profile)、MotionJPEG(Baseline)
解像度:(default profile)1920×1080、1280×720、640×480、640×360
(sub profile)640×360、320×240、320×184
音声 圧縮方式:AAC/G.711
配信ストリーム数(目安) 14Mbps:8ストリーム
8Mbps:14ストリーム
4Mbps:20ストリーム
電源 ACアダプタ入力:AC100V(50/60Hz)
本体入力:DC12V
消費電力 最大15W
動作温度範囲 5〜40℃
動作湿度範囲 20~80% (ただし、結露なきこと)
外形寸法 (突起物除く) 170(W)×34(H)×120(D) mm
質量 約450g

≪製品構成≫
●本体 ●ACアダプタ ●固定用金具 ●ゴム足 ●マニュアル・保証書
