CXS Series

12G-SDIスイッチャー

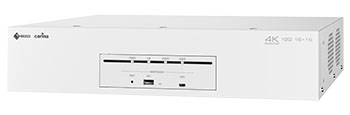

CXS-1616-12G


12G-SDI信号に対応した入力16系統、出力16系統のスイッチャー

各種SDIカテゴリーの入出力に対応し、4KからフルHDへのダウンスケール機能を搭載したADMENICシステムに最適なスイッチャーです。

12G-SDI、6G-SDI、3G-SDI、HD-SDI、SD-SDIの入出力に対応

ダウンスケール機能搭載

4K(3840×2160)入力信号をフルHD(1920×1080)で出力できるダウンスケール機能を搭載しています※1。出力後にコンバータを接続する必要もなく、出力端子の節約にもなります。 また、DCI規格で定められている4K(4096×2160)のダウンスケール※2にも対応しています。


※1 機能制限があります。詳細はお問合せください。
※2 サイドカット後に1920×1080へダウンスケール


遅延はゼロ、スケーラー使用時でも0.01フレーム未満

エンベデットオーディオ対応 ※スケーラー使用時は無効

ADMENICの録画制御システムと連携した運用が可能

カラーバー出力機能搭載  ※SD-SDI非対応

USBキーボードを接続し、手動による切替え制御に対応

フロントパネルのLEDにステータス表示

EIA19型 2U ラックマウントと平置きに対応

WEBコンソールから各種設定、制御

ネットワーク上のPCからWEBコンソールを使用して、切替え/分配制御や各種設定、本体のファームウェアの更新が可能です。
入力映像からサムネイル画像が生成でき、入出力設定や接続確認画面での操作性や視認性の向上に寄与します。



※画像はCXS-2424-12Gの画面です。

制御アプリケーション「CXS Controller」を無償提供

PCにインストールして基本設定、入出力の設定、プリセット作成などを簡単に変更できる無償の制御用アプリケーションをご用意しています。
※専用端末のご用意もあります。詳細はお問合せください。


仕様

■入出力端子仕様
入力端子 12G-SDI、6G-SDI、3G-SDI、HD-SDI、SD-SDI 75Ω BNC端子×16
出力端子 12G-SDI、6G-SDI、3G-SDI、HD-SDI、SD-SDI 75Ω BNC端子×16
※本体電源投入時のみ有効
ネットワークインターフェース 形式 100Base-TX, 1000Base-T
端子 RJ-45モジュラコネクタ
USB端子
(メンテナンス用)
前面:USBタイプA×1、Micro-USB (Micro-B) 端子×1
背面:USBタイプA×1、Micro-USB (Micro-B) 端子×1
■入出力信号仕様
入力信号 対応フォーマット 4096×2160/59.94p/60p、3840×2160/59.94p/60p、3840×2160/29.97p/30p、1920×1080/59.94p/60p、1920×1080/59.94i/60i、1920×1080/29.97p/30p、1280×720/59.94p、720×480/59.94i
形式 12G-SDI、6G-SDI (SMPTE ST2082/ST2081 準拠)
3G-SDI Level-A/B (SMPTE ST424, ST425 準拠)
HD-SDI (SMPTE ST292 準拠)
SD-SDI (SMPTE ST259-C 準拠)
出力信号 対応フォーマット 4096×2160/59.94p/60p、3840×2160/59.94p/60p、3840×2160/29.97p/30p、1920×1080/59.94p/60p、1920×1080/59.94i/60i、1920×1080/29.97p/30p、1280×720/59.94p、720×480/59.94i
形式 12G-SDI、6G-SDI (SMPTE ST2082/ST2081 準拠)
3G-SDI Level-A/B (SMPTE ST424, ST425 準拠)
HD-SDI (SMPTE ST292 準拠)
SD-SDI (SMPTE ST259-C 準拠)
スケーリング機能 入力信号:3840×2160/59.94p/60p、4096×2160/59.94p/60p
出力信号:1920×1080/59.94p/60p
チャンネル数:6ch
※4096×2160入力時は3840×2160にサイドカット後、1920×1080へダウンスケール
※フレームレートは入出力とも59.94pか60pに2ch毎に固定
※スケーラー使用時、エンベデットオーディオは使用不可
入出力遅延 スケーラー未使用時 : 0フレーム
スケーラー使用時 : 0.01フレーム未満

■仕様
電源 ACアダプタ入力:AC100V(50/60Hz)
本体入力:DC12V
消費電力 最大約60W
動作温度範囲 5〜40℃
動作保証湿度 20%~90% (但し、結露なきこと)
外形寸法 (突起物除く) 430(W)×88(H)×260(D) mm
質量 約5.1kg

≪製品構成≫
●本体 ●ACアダプタ、ACケーブル ●ゴム足 ●19インチラックマウント金具 ●マニュアル・保証書


■ 寸法図
