CWA Series

壁面埋込型NTSC-SDIコンバータ

CWA-NTSC-SDI

型番:CWA-NTSC-SDI

低遅延/スケーラー搭載
壁面埋込型NTSC-SDIコンバータ

壁面コンセントスペース・シーリングペンダントに埋込可能なNTSC-SDIコンバータです。 Sビデオ/コンポジットビデオ映像信号※を内蔵スケーラー機能により、3G-SDI/HD-SDI信号にアップコンバートし、1920×1080/59.94p/59.94iで出力できます。
※Sビデオかコンポジットビデオ入力かの排他利用になります。

埋込部分奥行43mmの超コンパクト設計

汎用のコンセントボクス、プレートに適合します。


※画像の使用イメージはCWA-DVI-SDIです。

自動検出機能により、先に接続した映像機器を認識

常時利用する入力端子の固定が可能

アップコンバート、I/P変換、アスペクト変換が可能なスケーラーを搭載

最大2フレームの低遅延を実現

前面LEDにステータスを表示

■LEDステータス
LED 状態
青点灯 入力信号あり (スケーラー ON)
緑点滅 規格外の信号
消灯 入力信号なし
黄点滅 エラー

前面のMicro-USB端子とPCを接続し、設定、ファームウェア更新が可能

※設定ツール、ファームウェアのダウンロードはこちら

狭所スペースでの施工を考慮し、BNC端子付ケーブル(120mm)搭載

カスケード接続が可能な電源送り端子を搭載し、複数台分の電源一括供給可能

※接続例は、HWS15A-12/A(TDKラムダ社製)。最大3台のカスケード接続が可能です。
※使用する電源装置の容量によって接続できる台数は異なります。

仕様

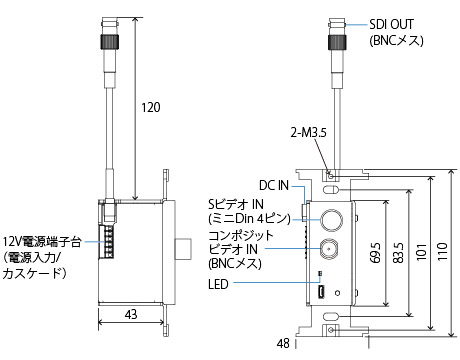

≪端子/外形寸法≫

≪仕様≫
映像入力 端子 ミニDin 4ピン×1 (Sビデオ)、BNC×1 (コンポジット)
※排他利用
形式 NTSC
映像出力 端子 BNC (3G-SDI /HD-SDI共用)×1
対応フォーマット 1920×1080/59.94p Level-A/B、1920×1080/59.94i
※SDI音声は非対応
信号処理 スケーラー機能 アップコンバート、I/P変換、アスペクト変換
入出力遅延 最大2フレーム
電源 12V電源端子台、DCジャックのどちらかを使用
※電源別売
消費電力 5W以下
動作温度範囲 5〜40℃
外形寸法 48(W)×110(H)×64(D)mm
※BNCケーブル除く
質量 139g

≪製品構成≫
●本体 ●マニュアル・保証書


≪オプション電源≫
・CWA用ACアダプター(1台用) 型番 : CWA-AC-ADP12W
※DC側のケーブル長1.8m
・CWA用ACアダプター(3台用) 型番 : CWA-AC-ADP24W
※最大3台のカスケード接続が可能、DC側のケーブル長1.8m
・DC電源延長ケーブル(20m) 型番 : CWA-DC-EXCBL-20


≪推奨ユニット型電源 (当社での取り扱いはございません。)
・HWS15A-12/A (TDKラムダ社製)
※最大3台のカスケード接続が可能


※電源/カスケード接続用ケーブルは、0.75 mm² (18AWG)を推奨。単線、より線共に0.2-1.5mm² (26-16AWG)まで使用可能
