仕様

■入出力端子仕様

入力端子	12-SDI 3G-SDI_1	BNC×1
	3G-SDI_2～4	BNC×各1
出力端子	スルーアウト端子	BNC×1
	12G-SDI	BNC×1
	3G-SDI	BNC×1
	HDMI	HDMI-A端子×1

■入出力信号仕様

入力信号	12-SDI (SDI-1入力端子のみ)	4096×2160/59.94p 3840×2160/59.94p YUV422 10bit (SMPTE 2082-1準拠)
	3G-SDI_1～4	4096×2160/59.94p (2048×1080/59.94p, Level A/B-DL, SQD, 2SI) 3840×2160/59.94p (1920×1080/59.94p, Level A/B-DL, SQD, 2SI) 4096×2160/29.97p (2048×1080/29.97p, SQD) 3840×2160/29.97p (1920×1080/29.97p, SQD) ※2SI/SQDのAuto Linkは非対応 1920×1080/59.94p/59.94i/29.97p 3G-SDI YUV422 10-bit (SMPTE 424M 準拠)、HD-SDI YUV422 10-bit (SMPTE 292M 準拠)
出力信号	スルーアウト端子	SDI_1入力信号のスルーアウト信号
	12G-SDI	3840×2160/59.94p YUV422 10bit (SMPT 2082-1準拠) ※12G/3G-SDI_1入力端子のみに3G/HD-SDI信号を入力した場合、全出力は1080p ※エンベデッドオーディオ非対応
	3G-SDI	1920x1080/59.94p YUV422 10bit(SMPTE 424M 準拠) ※Level B、エンベデッドオーディオ非対応
	HDMI	3840×2160/59.94p、1920x1080/59.94p ※Audio非対応
入出力遅延		最大1.5フレーム(プログレッシブ信号入力時) 最大3.5フレーム(インタレース信号入力時)

※4096×2160入力時はサイドカット表示となります。
※12G/3G-SDI_1入力端子に12G-SDI信号を入力した場合は、4画面合成は行えません。各出力はフル画面で表示します。

■仕様

電源	ACアダプタ入力：AC100-240V(50/60Hz) 本体入力：DC12V
消費電力	最大14.4W 12V/1.2A
動作温度範囲	5〜40℃
動作保証湿度	20％～80％ (但し、結露なきこと)
外形寸法 (突起物除く)	170(W)×29.5(H)×160(D)mm
質量	約600g

≪製品構成≫
●本体 ●ACアダプタ ●マニュアル・保証書

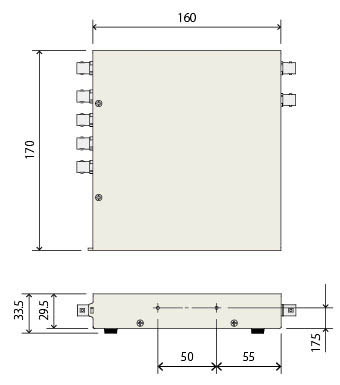

■ 寸法図
