SXH-M2500

仕様

OS Microsoft Windows 10 IoT Enterprise
CPU Intel® Xeon® プロセッサ
メモリ 8GB
ストレージ 240GB(SSD、システム用)
電源電圧 ACアダプタ AC100V(50/60Hz)
本体入力 DC12V
消費電力 最大約135W
動作温度範囲 5〜40℃
動作湿度 20%~80% (結露なきこと)
質量 本体 約3.1kg
ACアダプタ
(ACコード含まず)
約600g
外形寸法 212(W) × 88(H) × 269(D)mm (突起物除く)
212(W) × 99(H) × 283(D)mm (突起物含む)

入出力端子仕様

DVI-D映像入力
※アナログRGB、Sビデオ、コンポジット入力と排他利用
形状 DVI-D コネクタ×1 (HDCP非対応、音声非対応、コネクタ形状は DVI-I)
対応フォーマット ビデオフォーマット
1920×1080/60p/59.94p/60i/59.94i/50p/50i、1280×720/60p/59.94p/50p
VESAフォーマット(60Hz)
1920×1200、1680×1050、1600×1200、1600×900、1440×900、1360×765、1280×1024、1280×960、1024×768、800×600
DVI-A(アナログRGB)映像入力
※DVIデジタル、Sビデオ、コンポジット入力と排他利用
対応フォーマット VESAフォーマット(60Hz)
1280×1024、1024×768、800×600
Sビデオ映像入力
※DVI、コンポジット入力と排他利用
形状 4ピンmini DIN×1
対応フォーマット NTSC
コンポジット映像入力
※DVI、Sビデオ入力と排他利用
形状 BNC×1
対応フォーマット NTSC
アナログオーディオ入力 ステレオミニジャック×1
アンバランス 2チャネル(L/R)
アナログオーディオ出力 ステレオミニジャック×1
アンバランス 2チャネル(L/R)、アナログ音声信号のモニタ出力
ディスプレイ DVI-D×1(上段)、DVI-I×1(下段)
接点コネクタ 6極端子台×1
USB USB3.0準拠 (前面:タイプA×1、USB外部ストレージ機器接続用)
USB3.0準拠 (背面:タイプA×6、周辺機器接続およびメンテナンス用)
ネットワーク RJ-45×2 (1000Base-T/100Base-TX/10Base-T対応)
シリアルポート D-Sub9ピン(オス)×2
その他 モノラル内蔵スピーカ×1

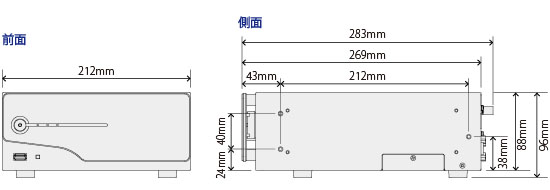

■ 寸法図
