SSC-9600

仕様

撮像素子 単板CMOSセンサー / RGBベイヤー配列
総画素数 約260万画素 2270(H)×1144(V)
有効画素数 約220万画素 1974(H)×1100(V)
画素サイズ 5μm(H)×5μm(V)
光学サイズ 2/3型
走査方式 プログレッシブ
感度 F11 2000lx
最低被写体照度 0.005lx(F1.4、1/30、+72dB、50IRE)
水平解像度 900TV 本以上
レンズマウント CSマウント
レンズ制御 4ピン DC アイリス制御
画質調整 電子感度アップ OFF / AUTO(S/N, STD, MOVE)/ マニュアル
x1, x2, x4, x8, x16
ゲイン AUTO:AGC / HYPER-AGC
MANUAL:0dB~72dB(0.3dBステップ)
電子シャッター OFF, 1/50, 1/60, 1/100, 1/125, 1/250, 1/500, 1/1,000, 1/2,000, 1/4,000, 1/10,000
バックライト補正 9×5 エリア選択
ガンマ補正 0.45 / 0.75 / 1
DNR OFF, LOW, HIGH
ホワイトバランス ATW1 / ATW2 / AWC / マニュアル
WDR MODE OFF / WDR / AUTO KNEE / AUTO BLACK STRETCH
霧除去 OFF / ON
カラーマトリクス R/G/B/Ye/Cy/Mg 6軸調整
その他 DETAIL / CHROMA / BLACK LEVEL
電子ズーム x1,x2,x3,x4,x5,x6,x7,x8,x9,x10
映像反転 左右反転 / 上下反転 / 上下左右反転
プライバシーマスク 8マスク GRAY / WHITE / BLACK
テストパターン カラーバー、グレイスケール、クロスライン内蔵
OSD 操作用メニュー

■ その他仕様

映像出力端子 HD-SDI(BNC)×1
コンポジットビデオ(BNC)×1
同期信号入力端子 外部同期入力(VBS / 3値同期) BNC×1
シリアルポート RS-485
接点入力 IRカットフィルター切替
出力フォーマット HD-SDI 1920×1080/59.94i/50i、
1920×1080/30p/29.97p/25p、
1280×720/60p/59.94p/50p/30p/29.97p/25p
コンポジットビデオ NTSC、PAL ダウンコンバート
※レターボックス/サイドカット/スクイーズ
電源 DC12V ±10%(リップル50mVp-p 以下)
消費電力 7W
使用温度/湿度範囲 -10〜50℃ / 35〜90%
保存温度/湿度範囲 -20〜60℃ / 20〜90%
外形寸法 (突起物除く) 78(W)×66(H)×139(D)mm
質量 460g

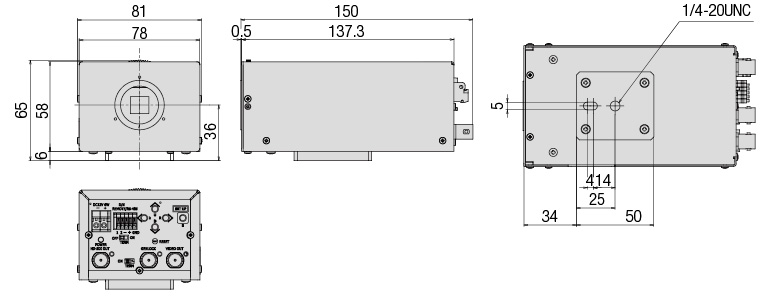

■ SSC-9600 前面 / 側面 / 底面 / 背面図
