MEC-4000 Series

【販売終了】

カメラコントロールユニット

MEC-4000CCU

型番:MEC-4000CCU(R2)

豊富な映像出力端子や静止画キャプチャ機能、外部同期信号入力に対応した
操作性に優れたカメラコントロールユニット

「MEC-4000CCU」は、カメラ映像の画質調整や外部制御等が可能です。映像出力端子には、HDMI、HD-SDI、コンポジットを備え、RS-232Cや接点による外部制御、LAN接続によるネットワーク制御も可能です。使用頻度の高い「フリーズ」、「電子ズーム」等の直接的なカメラ操作は、フロントパネルの操作ボタンで行います。また、大規模FPGAとメモリによるリアルタイムでの映像処理機能を搭載しています。

画質調整機能

■微細な画質調整が可能
ガンマ、ニー、ホワイトクリップ、ブラックストレッチ等の詳細な調整項目や、WDRやDNR等の補正機能を多数搭載しています。
■ロータリースイッチによる簡単操作
カメラ映像の調整は、本体のロータリースイッチを使用して、モニターに表示されるオンスクリーンメニューで行います。映像レベル、ホワイトバランス等のよく使う機能は、ロータリースイッチに割り当て、ダイレクトに操作することも可能です。
■ALC (オートレベルコントロール)
映像レベルを設定した明るさに自動調整します。シャッタースピードとゲインの、どちらを優先するかの選択が可能です。また、光量差の激しい医療用途(術野・顕微鏡等)での使用に便利な測光領域のマスクエリア設定が行えます。
■スローシャッター
少ない光量の撮影時に有効な1/2~1/30のスローシャッターモードを搭載しています。
■シーンファイル
目的に応じて設定した画質を5つまでシーンファイルとして登録できます。選択は、オンスクリーンメニューを使って簡単に切り替えることができます。

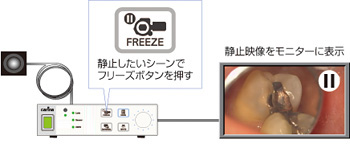

フリーズ機能

任意のシーンで本体のフリーズボタンを押すことで、静止した映像をモニターに表示できます。もう一度押すと解除されます。

豊富な映像出力

映像出力端子にはHDMIを備え、1920×1080、1280×720のHD解像度での出力に対応します。また、3G HD-SDI(1920×1080/59.94p)出力やコンポジットビデオ出力(ダウンコンバート)にも対応します。

多様な外部制御に対応

ネットワークを経由して遠隔地に設置したPCからのカメラコントロールや、静止画取得が可能です。PCベースの画像診断装置から、本体に接続したUSBメモリーや外部サーバの共有フォルダ上に静止画を保存することも容易に行えます。また、別売の赤外線リモコンによる操作の他、シリアルコントロールや接点スイッチを利用したコントローラ等での簡易操作にも対応しています。

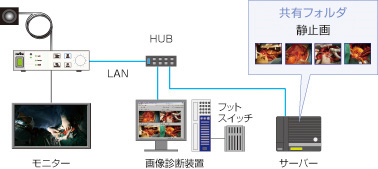

■ネットワークを介した静止画取得の例

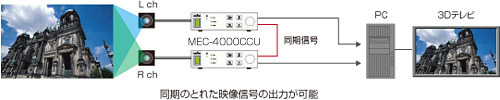

外部同期入力に対応

外部同期信号(VBS/2値同期)の入力に対応しているので、2式連結させることで、3D映像システム等に拡張できます。
