【販売終了】
| CH-360 / CHB-360 | CHZ-360-PTR | CHZ-360 | |
| 撮像素子 | 単板CMOS / RGBベイヤー配列 | ||
| 総画素数 | 約340万画素 2144(H)×1588(V) | ||
| 有効画素数 | 約327万画素 2096(H)×1561(V) | ||
| 画素サイズ | 2.5μm(H)×2.5μm(V) | ||
| 光学サイズ | 1/2.8型 | ||
| 走査方式 | プログレッシブ | ||
| 感度 | F5.6 2000lx | ||
| 最低被写体照度 | 2.7lx (1/30、50IRE、+24dB) | ||
| S/N比 | 50dB以上(γ=1、輪郭補正 OFF) | ||
| ゲイン | AUTO/MANUAL (0〜24dB) | ||
| セットアップレベル | 可変 | ||
| 電子シャッター | 1/2、1/4、1/8、1/15、1/30 (1/2〜1/30はスローシャッター機能) 1/60、1/100、1/250、1/500、1/1000、1/10000 |
||
| レンズ | Cマウント交換式 | 内蔵 | |
| レンズFナンバー | - | Fナンバー1.6 (テレ端ではFナンバー3.5) |
|
| 焦点距離 | - | fw=4.7〜ft=94mm | |
| 水平画格 | - | W端 約55.4°〜T端 約2.9° | |
| 最至近撮影距離 | - | W端 100mm〜∞、全焦点距離を通して1.0m〜∞ | |
| ズーム倍率 | - | 20倍 | |
| ズーム制御 | - | 電動 | |
| フォーカス制御 | - | 電動 (オート / マニュアル) | |
| アイリス制御 | - | 電動 (オート / マニュアル) | |
| パン回転範囲 | - | ±175° | - |
| チルト回転範囲 | - | ＋95°〜－35° | - |
| ロール回転範囲 | - | ±172° | - |
| パン回転速度 | - | 0.027〜4.29°/sec | - |
| チルト回転速度 | - | 0.027〜4.29°/sec | - |
| ロール回転速度 | - | 0.09〜15°/sec | - |
| CCU接続ポート | RJ45×1 (ネジロック付) | ||
| 映像出力端子 |
HDMI×1 HD-SDI (BNC)×1 ※MEC-2400のみ コンポジット(VBS) (BNC)×1 ※SD出力、MEC-2400, MEC-2200のみ |
|
| 同期信号入力端子 | 外部同期入力(VBS／2値同期) BNC×1 ※MEC-2400のみ |
|
| USB | USB2.0×1 (静止画保存／プレビュー専用) ※MEC-2400、MEC-2200のみ |
|
| シリアルポート | RS-232C（D-Sub 9ピン オス)×1 | |
| 接点入力 | 2回路分 (シリアルポートの未使用ピンを使用) | |
| LAN | RJ45×1 (10Base-T、100Base-TX) | |
| 赤外線リモコン受光部 | フロント受光部×1、リア拡張用接続端子×1 ※赤外線リモコンはオプション |
|
| カメラ接続ポート | RJ45×1 | |
| ビデオ出力フォーマット | HDMI | 1920×1080/59.94p、1920×1080/59.94i、1920×1080/50p、1920×1080/50i 1280×720/59.94p、1280×720/50p |
| HD-SDI ※MEC-2400のみ |
1920×1080/59.94p、1920×1080/59.94i、1920×1080/50p、1920×1080/50i 1280×720/59.94p、1280×720/50p |
|
| コンポジット ※MEC-2400, MEC-2200のみ |
NTSC、PAL ダウンコンバート ※レターボックス/サイドカット切替 |
|
| 静止画保存フォーマット(USB) | JPEG (最大2048×1536) ※MEC-2400, MEC-2200のみ |
|
| 静止画保存フォーマット(LAN) | JPEG (最大2048×1536) | |
| 電源 | DC12V ±10%(リップル50mVp-p 以下) ※ACアダプタ付属 | |
| 消費電力 | 13W以下 | |
| 使用温度/湿度範囲 | 0〜45° C/35〜90% | |
| 保存温度/湿度範囲 | -20〜60° C/20〜90% | |
| 外形寸法 | CH-360 / CHB-360 | 37(W)×45(H)×52.1(D)mm ※三脚アダプタ部除く |
| CHZ-360-PTR | 155(W)×207(H)×160(D)mm | |
| CHZ-360 | 52.2(W)×65(H)×117.3(D)mm | |
| MEC-2400/2200/2000CCU | 170(W)×47(H)×183.5(D)mm | |
| 質量 | CH-360 / CHB-360 | 120g ※三脚アダプタ部除く |
| CHZ-360-PTR | 2.1kg | |
| CHZ-360 | 450g以下 | |
| MEC-2400/2200/2000CCU | 1.1kg | |
| 製品構成 | ●本体 ●ACアダプタ ●ACケーブル ●保証書 ●マニュアル | |
| 画質調整 | ALC(シャッター優先／ゲイン優先)、シャッタースピード、ガンマ補正、ニー、ホワイトクリップ、WDR、DNR、ホワイトバランス(ワンプッシュ、フルタイム)、R/Bゲイン、ブラックレベル、クロマ補正、ブラックストレッチ |
| 電子ズーム | x2 |
| 映像反転 | 上下反転、左右反転、上下左右反転 |
| ピクチャーフリーズ | ライブ映像を一時停止 |
| マルチウインドウ | デュアルスクリーン表示(顕微鏡対応) |
| シーンファイル | 最大5 |
| OSD | 操作用メニュー、メッセージ、時刻、シーンファイル番号等を表示 |
| テストパターン | カラーバー、グレイスケール、クロスライン内蔵 |

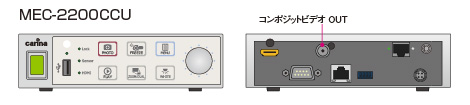

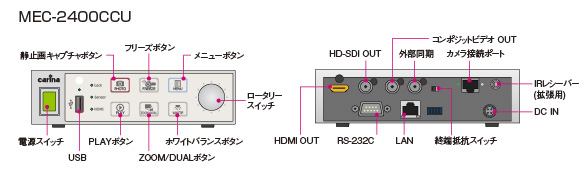

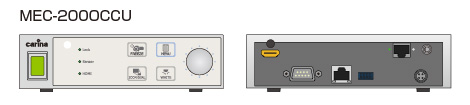

| MEC-2400CCU | MEC-2200CCU | MEC-2000CCU | |
| 映像出力端子 | ・HDMI×1 ・HD-SDI(BNC)×1 ・コンポジットビデオ(VBS)(BNC)×1 |
・HDMI×1 ・コンポジットビデオ(VBS)(BNC)×1 |
・HDMI×1 |
| USB | USB2.0×1 (静止画保存 / プレビュー専用) | - | |
| 外部同期 | VBS/2値同期 BNC×1 | - | |
