【販売終了】

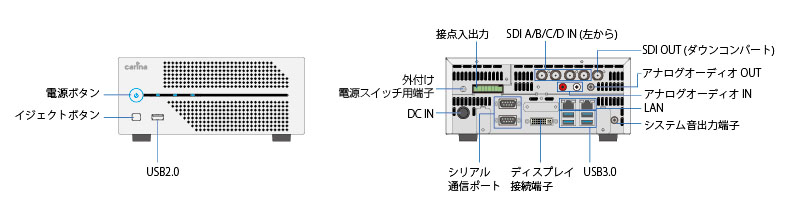

| 映像入力 | SDI | 対応フォーマット | 3840×2160/59.94p (1920×1080/59.94p x4, Level A/B-DL,Square/2-sample interleave division) 3840×2160/29.97p (1920×1080/29.97p x4, Square division) |
| 形式 | 3G-SDI 10-bit (SMPTE 424M準拠） HD-SDI 10-bit (SMPTE 292M準拠） |
||
| 端子 | BNC×4 | ||
| 映像出力 | SDI | 対応フォーマット | 1920×1080/59.94p Level A/B-DL、1920×1080/29.97p*、1920×1080/29.97PsF* *入力信号が29.97pの場合のみ |
| 形式 | 3G-SDI 10-bit (SMPTE 424M準拠） HD-SDI 10-bit (SMPTE 292M準拠） |
||
| 端子 | BNC×1 | ||
| デジタル音声入力 | 形式 | SDIエンベデッドオーディオ (SMPTE 299M準拠) ※ch1とch2のみ使用 |
|
| 端子 | BNC×1 (映像と同じ) | ||
| アナログ音声入力 | 形式 | アンバランス 2ch (L/R) | |
| 端子 | RCAピンジャック×2 | ||
| アナログ音声出力 | 形式 | アンバランス 2ch (L/R) ※選択音声入力(デジタル/アナログ)のモニタ出力 |
|
| 端子 | ステレオミニジャック×1 | ||
| システム音出力 | 形式 | アンバランス 2ch (L/R) ※システム音（操作音など）を出力 |
|
| 端子 | ステレオミニジャック×1 | ||
| ネットワークインターフェース | 形式 | 10Base-T、100Base-TX、1000Base-T | |
| 端子 | RJ-45モジュラコネクタ×2 | シリアル通信ポート | 形式 | RS-232信号レベル準拠 シリアルポート |
| 端子 | D-Sub9ピン(オス)×2 | ||
| ディスプレイ接続端子 | 端子 | DVI-I×1 ※タッチパネルディスプレイ接続用 |
|
| USB | 形式/端子 | USB2.0準拠 (前面：タイプA×1) USB3.0準拠 (背面：タイプA×4) |
|
| 接点入出力 | 形式 | 入力2回路 / 出力1回路 | |
| 端子 | 6極端子台×1 | ||
| 外付け電源スイッチ用端子 | φ3.5mmミニジャック×1 | ||
| その他 | モノラル内蔵スピーカ×1 | ||
| 電源電圧 | ACアダプタ入力：AC100V(50/60Hz) | ||
| 消費電力 | 最大約180W | ||
| 動作温度範囲 | 5～40℃ (結露なきこと) | ||
| 外形寸法 | 212(W)×88(H)×301(D) mm (突起物除く) 212(W)×96(H)×313(D) mm (突起物含む) |
||
| 質量 | 約3.6kg | ||
| 4K映像 | 符号化形式 | HEVC(ISO/IEC23008-2 H.265) Profile : Main / Main 10 / Main 4:2:2 10 Level : 5 / 5.1 |
| 対応フォーマット | 3840×2160/59.94p 3840×2160/29.97p |
|
| ビットレート | 3840×2160/59.94p 4M～40Mbps 3840×2160/29.97p 4M～25Mbps |
|
| 2K映像 | 符号化形式 | AVC(ISO/IEC14496-10 H.264) Profile : High Level: 4.2 |
| 対応フォーマット | 1920×1080/59.94p、1920×1080/29.97p 1920×1080/59.94i、1920×1080/29.97p(59.94i) |
|
| ビットレート | 2M～24Mbps | |
| 音声 | 符号化形式 | AAC(LC) 2ch オーディオサンプリング周波数 : 48kHz |
| ビットレート | 64k、96k、128k、192k、256k、320k、384kbps | |
| 多重化 | MPEG-2 TS / MP4 | |
| ストリーミングプロトコル | RTSP/RTP | |
| 動画配信方式 | ユニキャスト/マルチキャスト | |
