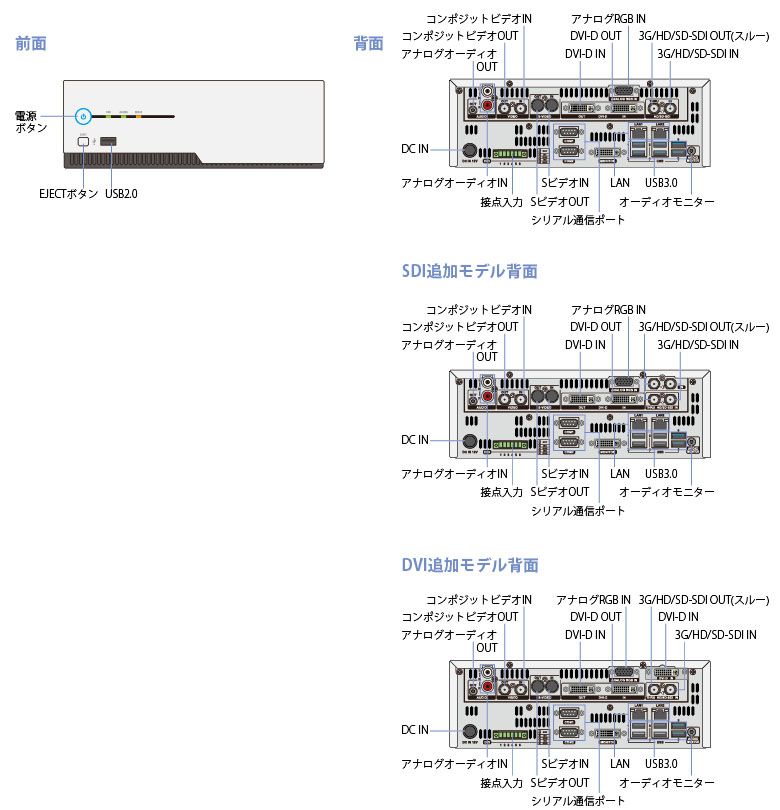

| MS-NEX-LE | MS-NEX-LE-WS | MS-NEX-LE-WD | |||
| 映像入力 | SDI | 対応フォーマット | 1920x1080/59.94p/50p、1920×1080/59.94i/50i、1280×720/59.94p/50p、 NTSC (720×480/59.94i)、PAL (720×576/50i) |
||
| 形式 | 3G-SDI (SMTPE424M 準拠)、HD-SDI (SMPTE 292M 準拠)、SD-SDI (SMPTE 259M-C 準拠) | ||||
| 端子 | BNC×1 (3G/HD/SD共用) | BNC×2 (3G/HD/SD共用) | BNC×1 (3G/HD/SD共用) | ||
| DVIデジタル | 対応フォーマット | 1920×1080/59.94p/50p、1920×1080/59.94i/50i、1280×720/59.94p/50p、 NTSC (720×480/59.94i)、PAL (720×576/50i) ※HDCP非対応 |
|||
| 対応VESAフォーマット | 1680×1050(WSXGA+)、1280×1024(SXGA)、 1024×768(XGA)、800×600(SVGA) ※垂直周波数は60Hz |
||||
| 端子 | DVI-D×1 ※アナログRGBと排他利用 | DVI-D×1 ※アナログRGBと排他利用 | DVI-D×2 ※アナログRGB映像入力と同時使用可 |
||
| アナログRGB | 対応フォーマット | 1920×1080/59.94i/50i、1280×720/59.94p/50p、 NTSC (720×480/59.94i)、PAL (720×576/50i) |
|||
| 対応VESAフォーマット | 1680×1050(WSXGA+)、1280×1024(SXGA)、 1024×768(XGA)、800×600(SVGA) ※垂直周波数は60Hz |
||||
| 端子 | D-SUB15ピン(メス)×1 ※DVIデジタルと排他利用 | D-SUB15ピン(メス)×1 ※DVIデジタルと排他利用 | D-SUB15ピン(メス)×1 | ||
| Sビデオ | 形式 | NTSC | |||
| 端子 | ミニDin 4ピン×1 | ||||
| コンポジットビデオ | 形式 | NTSC | |||
| 端子 | BNC×1 (コンポジット) | ||||
| 映像出力 | SDI (スルー) | 形式 | 3G/HD/SD-SDI入力のアクティブスルー ※本体電源On時のみ有効 |
||
| 端子 | BNC×1 (3G/HD/SD共用) | BNC×2 (3G/HD/SD共用) | BNC×1 (3G/HD/SD共用) | ||
| DVIデジタル | 形式 | 選択映像(SDI/DVIデジタル/アナログRGB/Sビデオ/コンポジットビデオ/スケーラ)のモニタ出力 ※HDCP非対応 |
|||
| 端子 | DVI-D×1 | ||||
| Sビデオ | 形式 | NTSC/PAL 選択映像(Sビデオ/コンポジット/スケーラ)のモニタ出力 ※コンポジットビデオ映像出力にも同じ映像が出力 |
|||
| 端子 | ミニDin 4ピン×1 | ||||
| コンポジットビデオ | 形式 | NTSC/PAL 選択映像(Sビデオ/コンポジット/スケーラ)のモニタ出力 ※Sビデオ映像出力にも同じ映像が出力 |
|||
| 端子 | BNC×1 (コンポジット) | ||||
| デジタル音声入力 | 形式 | エンベデッドオーディオ (SMPTE 299M/272M-A 準拠) ※ch1+ch2(2ch)もしくは、ch1～ch8(8ch) |
|||
| 端子 | BNC×1 (映像と同じ) | BNC×2 (映像と同じ) | BNC×1 (映像と同じ) | ||
| アナログ音声入力 | 形式 | アンバランス 2ch (L/R) | |||
| 端子 | RCAピンジャック×2 | ||||
| アナログ音声出力 | 形式 | アンバランス 2ch (L/R) ※選択音声入力のモニタ出力 |
|||
| 端子 | ステレオミニジャック×2 (1つはシステムサウンド用) 内蔵スピーカー×1 ※L/Rミックス出力 |
||||
| 音声入力レベル | 最大2Vrms | ||||
| ディスプレイ接続端子 | 端子 | DVI-I×1 ※タッチパネルディスプレイ接続用 |
|||
| ネットワークインターフェース | 形式 | 10Base-T、100Base-TX、1000Base-T | |||
| 端子 | RJ-45モジュラコネクタ×2 | ||||
| シリアル通信ポート | 形式 | RS-232C準拠シリアルポート | |||
| 端子 | D-Sub9ピン(オス)×2 | ||||
| USB | 形式/端子 | USB3.0準拠 (背面：タイプA×6) USB2.0準拠 (前面：タイプA×1) | |||
| 接点入力 | 形式 | 入力2回路 / 出力1回路 ※機能拡張用 |
|||
| 端子 | 6極端子台×1 | ||||
| 電源電圧 | ACアダプタ入力：AC100V(50/60Hz) 本体入力：DC12V |
||||
| 消費電力 | 95W | ||||
| 動作温度範囲 | 5〜40℃ (結露なきこと) | ||||
| 外形寸法 (突起物除く) | 260(W)×88(H)×270(D) mm | ||||
| 質量 | 約3.8Kg | ||||
| 映像符号化形式 | ISO/IEC14496-10(H.264/AVC) High Profile level 4.2 対応 |
| 対応フォーマット | 1920×1080/59.94p/50p、1920×1080/59.94i/50i、1440×1080/59.94i/50i、1280×720/59.94p/50p、720×480/59.94i、720×576/50i ※1440×1080/59.94i/50iは1920× 1080入力時に選択可能で、スケーリングしてエンコード |
| 映像ビットレート | 1920×1080/59.94p/50p HWエンコーダ : 6Mbps～24Mbps (High Profile Level 4.2) SWエンコーダ : 2Mbps～24Mbps (High Profile Level 4.2) |
| 1920×1080/59.94i/50i HWエンコーダ : 6Mbps～24Mbps (High Profile Level 4.0) SWエンコーダ : 2Mbps～24Mbps (High Profile Level 4.0) |
|
| 1440×1080/59.94i/50i HWエンコーダ : 5Mbps～24Mbps (High Profile Level 4.0) SWエンコーダ : 2Mbps～24Mbps (High Profile Level 4.0) |
|
| 1280×720/59.94p/50p HWエンコーダ : 4Mbps～24Mbps (High Profile Level 4.0) SWエンコーダ : 2Mbps～24Mbps (High Profile Level 4.0) |
|
| 720×480/59.94i、720×576/50i HWエンコーダ : 2Mbps～10Mbps (Main Profile Level 3.0) SW(SD)エンコーダ : 512kbps～5Mbps (Main Profile Level 3.0) |
|
| GOP構造 | IBBP (Closed GOP) |
| 音声符号化形式 | AAC(LC) 2ch/48kHz |
| 音声ビットレート | HWエンコーダ : 128k、192k、256k、320k、384kbps SWエンコーダ : 64k、96k、128k、192k、256k、320k、384kbps |
| 多重化 | ISO/IEC13818-1+Amd3準拠のMPEG2トランスポートストリーム ISO/IEC 14496-12 ISO base media file format、ISO/IEC 14496-15 Advanced Video Coding (AVC) file format |
| ストリーミングプロトコル | RTSP/RTP、SRT |
| 動画配信方式 | ユニキャスト/マルチキャスト |
