ONVIF®トランスミッター
SDI信号をONVIFに乗せるユニット
|
SDI映像信号をH.264/Motion JPEG形式にエンコードし、IPネットワークへストリーム配信できるユニットです。
|
映像信号、音声信号をIP変換し、ネットワークカメラなど混在させて一括監視が可能です。
※音声の伝送はファームウェア(Ver.2.0以降)にて対応

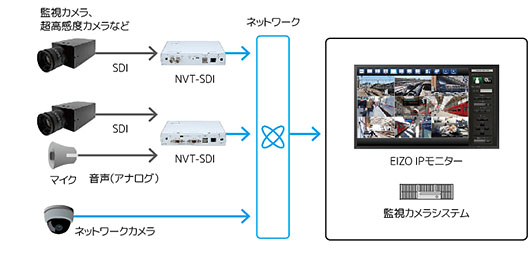

●システムイメージ
※ファームウェア(Ver.2.0以降)にて対応
※ファームウェア(Ver.2.0以降)にて対応

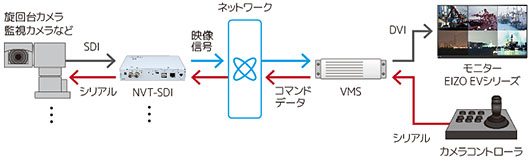

カメラコントローラなどの制御用信号をNVT-SDIのUSB端子から出力することができます。
※ファームウェア(Ver.2.0以降)にて対応
●システムイメージ
※製品本体に付属
|
■LEDステータス
|
| SDI映像入力 | 対応フォーマット | 1920×1080/59.94p/60p/50p、1920×1080/29.97p/30p/25p、1920×1080/59.94i/60i/50i、1280×720/59.94p/60p/50p、720×480/59.94i 720×576/50i |
| 形式 | 3G-SDI 10bit (SMPTE 424M 準拠) HD-SDI 10bit (SMPTE 292M 準拠) SD-SDI 10bit (SMPTE 259M-C 準拠) |
|
| 端子 | BNC×1 (3G/HD/SD共用) | |
| SDI映像出力 (スルー) |
形式 | 3G/HD/SD-SDI入力のアクティブスルー ※本体電源ON時のみ有効 |
| 端子 | BNC×1 (3G/HD/SD共用) | |
| 音声入力レベル | 最大1Vrms | |
| 音声入力端子 | ステレオミニ×1 | |
| ネットワークインターフェース | 形式 | 10Base-T、100Base-TX、1000Base-T |
| 端子 | RJ-45モジュラコネクタ×1 | |
| USB | 機能拡張用 USB2.0準拠 (タイプA×2) 、供給電力2.5W(2ポート合計) |
|
| Micro-USB | メンテナンス用 USB Micro-B×1 | |
| メモリーカードスロット | メンテナンス用×1 ※メモリーカード付属 |
|
| エンコード フォーマット |
映像 | 圧縮方式：H.264(Baseline Profile)、Motion JPEG(Baseline) 解像度：(default profile)1920×1080、1280×720、640×480、640×360 (sub profile)640×360、320×240、320×184 |
| 音声 | 圧縮方式：AAC/G.711 | |
| 配信ストリーム数(目安) | 14Mbps：8ストリーム 8Mbps：14ストリーム 4Mbps：20ストリーム |
|
| 電源 | ACアダプタ入力：AC100V(50/60Hz) 本体入力：DC12V |
|
| 消費電力 | 最大15W | |
| 動作温度範囲 | 5〜40℃ | |
| 動作湿度範囲 | 20～80% (ただし、結露なきこと) | |

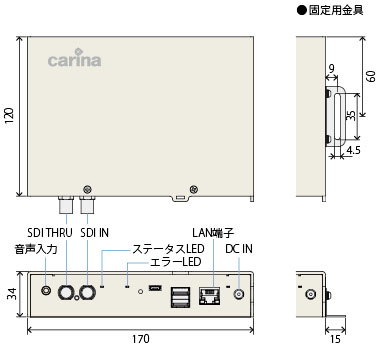

| 外形寸法 (突起物除く) | 170(W)×34(H)×120(D) mm | |
| 質量 | 約450g | |
≪製品構成≫
●本体 ●ACアダプタ ●固定用金具 ●ゴム足 ●マニュアル・保証書
