NVT Series

ONVIF®トランスミッター

NVT-DVI

　

DVI出力映像をONVIFに乗せるユニット

DVI(デジタル/アナログ)映像信号をH.264/Motion JPEG形式にエンコードし、IPネットワークへストリーム配信できるユニットです。
また、音声信号もAAC/G.711形式にエンコードし、配信できます。

DVI/VGA出力端子搭載機器の映像のネットワーク伝送が可能

映像信号、音声信号をIP変換し、ネットワークカメラなど混在させて一括監視が可能です。
※音声の伝送はファームウェア(Ver.2.0以降)にて対応

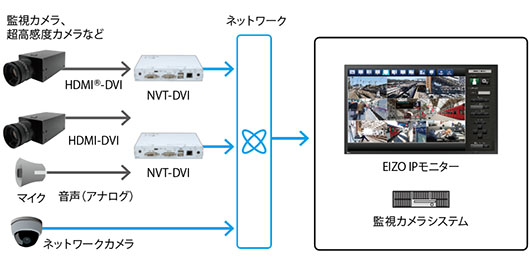

●システムイメージ1


セキュリティ上の理由でPCが外部ネット接続できない場合、PCの画面だけをIP伝送できます。

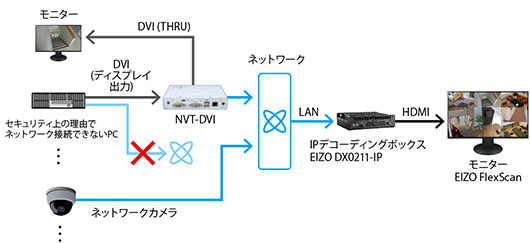

●システムイメージ2


VESA規格準拠の解像度信号に対応

WUXGA、WSXGA+、SXGA、XGA、SVGA、VGAに対応

入力信号解像度のままエンコードするdot by dotモード搭載

※H.264エンコード使用時、WUXGAは非対応

DVI-Iスルーアウト端子を搭載

低解像度ストリーム出力対応　※スナップショット機能と排他利用

※ファームウェア(Ver.2.0以降)にて対応

静止画取得(スナップショット)機能　※低解像度ストリーム出力機能と排他利用

※ファームウェア(Ver.2.0以降)にて対応

アナログ入力したオーディオ信号のONVIF出力に対応

※ファームウェア(Ver.2.0以降)にて対応

シリアルパススルー対応

※ファームウェア(Ver.2.0以降)にて対応

ネットワーク上のPCから各種設定、ファームウェアの更新が可能

※IP設定ツールのダウンロードはこちら、ファームウェアに関してはお問い合わせください。

本体設定をメモリーカード※にバックアップし、迅速なメンテナンスが可能

※製品本体に付属

前面LEDにステータスを表示

■LEDステータス
LED 状態
消灯 入力信号なし
点灯 入力信号あり
点滅 非対応の信号入力

仕様

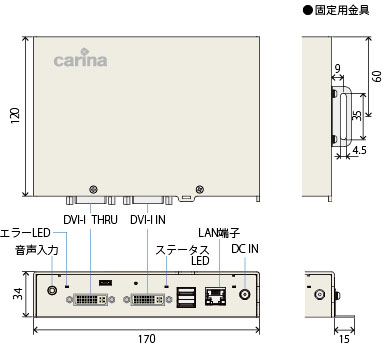

≪端子/外形寸法≫

≪仕様≫
DVIデジタル
映像入力		 対応フォーマット 1920×1080/59.94p/60p/50p
1920×1080/59.94i/60i/50i
1280×720/59.94p/60p/50p
720×480/59.94i
720×576/50i

VESAフォーマット(60Hzのみ)
1920×1200(WUXGA)
1600×1200(UXGA)
1680×1050(WSXGA+)
1400×1050(SXGA+)
1366×768
1360×768
1280×1024(SXGA)
1280×960
1280×768(WXGA)
1024×768(XGA)
848×480
800×600(SVGA)
640×480(VGA)
※H.264エンコード使用時、1920×1200、1600×1200はdot by dotモード非対応
端子 DVI-I×1
※アナログRGB映像入力と排他使用、HDCP非対応
DVIデジタル
映像出力
(スルー)		 形式 DVI入力のアクティブスルー
※本体電源ON時のみ有効
※アナログ→デジタル変換は不可
端子 DVI-I×1
※アナログRGB映像出力と排他使用
アナログRGB
映像入力		 対応フォーマット 1920×1080/59.94p/60p/50p
1920×1080/59.94i/60i/50i
1280×720/59.94p/60p/50p
720×480/59.94i
720×576/50i

VESAフォーマット(60Hzのみ)
1920×1200(WUXGA)
1600×1200(UXGA)
1680×1050(WSXGA+)
1400×1050(SXGA+)
1366×768
1360×768
1280×1024(SXGA)
1280×960
1280×768(WXGA)
1024×768(XGA)
848×480
800×600(SVGA)
640×480(VGA)
※H.264エンコード使用時、1920×1200、1600×1200はdot by dotモード非対応
端子 DVI-I×1
※DVIデジタル映像入力と排他使用
アナログRGB
映像出力
(スルー)		 形式 RGB入力のアクティブスルー
※本体電源ON時のみ有効
※デジタル→アナログ変換は不可
端子 DVI-I×1
※DVIデジタル映像出力と排他使用
音声入力レベル 最大1Vrms
音声入力端子 ステレオミニ×1
ネットワークインターフェース 形式 10Base-T、100Base-TX、1000Base-T
端子 RJ-45モジュラコネクタ×1
USB 機能拡張用
USB2.0準拠 (タイプA×2) 、供給電力2.5W(2ポート合計)
Micro-USB メンテナンス用 USB Micro-B×1
メモリーカードスロット メンテナンス用×1
※メモリーカード付属
エンコード
フォーマット		 映像 圧縮方式：H.264(Baseline Profile)、Motion JPEG(Baseline)
解像度：(default profile)1920×1080、1280×720、640×480、640×360
(sub profile)640×360、320×240、320×184
音声 圧縮方式：AAC/G.711
配信ストリーム数(目安) 14Mbps：8ストリーム
8Mbps：14ストリーム
4Mbps：20ストリーム
電源 ACアダプタ入力：AC100V(50/60Hz)
本体入力：DC12V
消費電力 最大18W
動作温度範囲 5〜40℃
動作湿度範囲 20～80% (ただし、結露なきこと)
外形寸法 (突起物除く) 170(W)×34(H)×120(D) mm
質量 約510g

≪製品構成≫
●本体 ●ACアダプタ ●固定用金具 ●ゴム足 ●マニュアル・保証書
